Upute za ugradnju spojke zupčanika

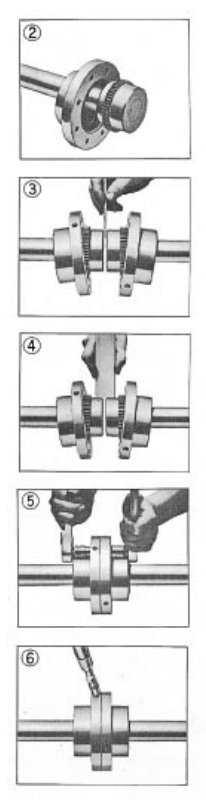

1. Montirajte rukavce s prirubnicom, brtve i glavčine

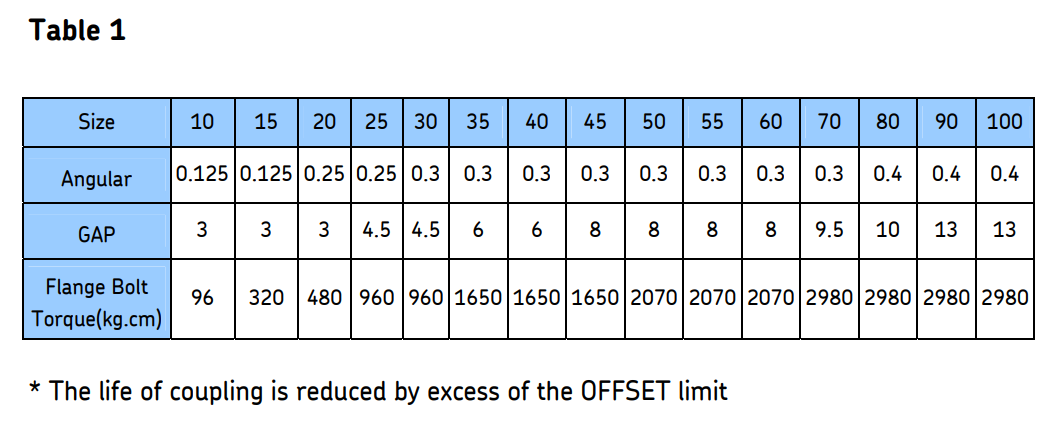

Očistite sve dijelove. Podmažite krune zube zupčanika i O-prsten. Stavite O-prsten na osovine. Postavite rukavce s prirubnicom s brtvenim prstenima na osovine i montirajte glavčine na njihove osovine. Zabrtvite utore za ključeve kako biste spriječili curenje. Umetnite stezne vijke i zategnite. Postavite opremu u približnom položaju s razmakom glavčine kao u tablici 1.

2. Razmak i kutno poravnanje

Upotrijebite odstojnu šipku jednake debljine razmaku navedenom u Tablici 1. Umetnite šipku na istu dubinu u intervalima od 90° i izmjerite razmak između šipke i prednje strane glavčine pomoću pipa.

3. Poravnanje pomaka

Poravnajte osovinu s ravnom šipkom, provjeravajući svakih 90°, prema Tablici 1. Provjerite pipcima. Pobrinite se s mjeračem brojača da ne prekoračite ograničenje pomaka.

4. Sastavite spojku

Umetnite brtvu između prirubnica i pričvrstite vijke, postavljajući rupu za podmazivanje pod 90°. Zategnite pričvrsne elemente zakretnim momentom navedenim u tablici 1.

5. Velika veličina (preko veličine 70)

Instalirajte spojnica kao gore. Uklonite sve čepove za podmazivanje i stavite preporučenu mast u spojku dok višak ne iscuri kroz otvoreni otvor za podmazivanje, zatim začepite. Napunite mast dok se ne prelije preko otvorenog suprotnog otvora.
