Kardanske osovine Proizvođači

Kardansko vratilo ili pogonsko vratilo mehanička je komponenta koja prenosi okretni moment i snagu rotacije između neusklađenih ili pokretnih dijelova, koristeći univerzalni zglob (U-zglobove) i ponekad klinove za rukovanje kutnim razlikama i promjenama udaljenosti, uobičajenim u vozilima (motor na kotače), građevinskim i industrijskim strojevima. Omogućuje fleksibilan prijenos snage tamo gdje izravne veze nisu moguće, kompenzirajući kretanje ovjesa u automobilima ili pomake u tvorničkoj opremi

Ključne funkcije

Prijenos snage: Prenosi rotacijsku silu od izvora energije do pogonske komponente.

Kompenzacija neusklađenosti: Omogućuje prijenos snage između osovina pod različitim kutovima ili pomacima, što je ključno za ovjes vozila ili industrijske strojeve.

Fleksibilnost: prilagođava promjene udaljenosti i kuta dok se komponente pomiču, poput kotača koji se pomiču preko neravnina.

Glavne komponente

Cijev osovine: glavno tijelo, često šuplje za snagu i lakoću.

Univerzalni spojevi (U-spojovi): Zglobovi u obliku križa s poklopcima ležaja koji omogućuju savijanje u više ravnina.

Vilice s prirubnicom: Spojite krajeve osovine s drugim dijelovima (motor, mjenjač, ​​kotači).

Prijave

Automobili: prijenos snage s mjenjača na diferencijal/kotače u vozilima sa stražnjim pogonom (RWD) ili pogonom na sva četiri kotača (4WD).

Poljoprivreda: Povezivanje motora traktora na priključke.

Industrijski: u teškim strojevima, pomorskim primjenama i inženjeringu postrojenja

Zglobni zglob/čahura: Omogućuje produljenje ili skraćivanje osovine prema potrebi, kompenzirajući aksijalno pomicanje.

O tvrtki Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. ima fiksnu imovinu veću od 80 milijuna juana i tim profesionalnih talenata u području mehaničkog dizajna, precizne proizvodnje, toplinske obrade, zavarivanja itd.; tvrtka posjeduje sveobuhvatne pogone za obradu i niz sustava za kontrolu kvalitete kao što su mjerenje, fizikalno-kemijska i dinamička ispitivanja, te ima potpunu sposobnost mehaničke obrade. Proizvođači kardanskih vratila i Tvornica univerzalnih zglobnih vratila u Kini. Tvrtka se već dugi niz godina bavi istraživanjem, razvojem i proizvodnjom kugličnih konstantnih brzinskih univerzalnih spojki, univerzalnih spojki s poprečnim vratilom i bubanj zupčastih spojki. Ostvarila je blisku suradnju na relaciji industrija-sveučilište-istraživanje s vojnim i lokalnim znanstveno-istraživačkim institutima te Odjelom za energetiku Pomorske akademije PLA, te se kontinuirano širila na područja preciznosti, velikih opterećenja i velikih brzina. Proizvodi su uspješno zamijenili poznate strane brendove s izvrsnim performansama, a procesna tehnologija dosegla je međunarodnu naprednu razinu. Široko se koriste u područjima dizanja i transporta, metalurških strojeva, valjanja metala, građevinskih strojeva, rudarskih strojeva, petrokemije, tekstilnih strojeva, vojnih brodova, oklopnih vozila, željezničkih lokomotiva, specijalnih vozila i drugim područjima. Kvaliteta proizvoda i usluga prepoznati su i pohvaljeni od strane većine korisnika, a izvoze se u Europu, Ameriku, Rusiju, Bliski istok, Indiju i druge zemlje i regije. Posljednjih godina tvrtka se posvetila dubinskom istraživanju i razvoju kugličnih konstantnih brzinskih univerzalnih spojki te je razvila kuglične konstantne brzinske univerzalne spojke za vijčane pumpe, kuglične konstantne brzinske univerzalne spojke s kugličnim utorima, koaksijalne dvostruke brzine i dvosmjerne kuglične konstantne brzinske univerzalne spojke. Prilagođena kardanska pogonska vratila. To u osnovi rješava nove probleme s kojima se korisnici trenutno susreću tijekom uporabe. Tvrtka se uvijek pridržavala poslovne svrhe "kvaliteta na prvom mjestu, pošteno poslovanje i kupac na prvom mjestu". Spremni smo s vama surađivati s izvrsnim proizvodima, povoljnim cijenama i promišljenim uslugama kako bismo stvorili briljantnu karijeru!

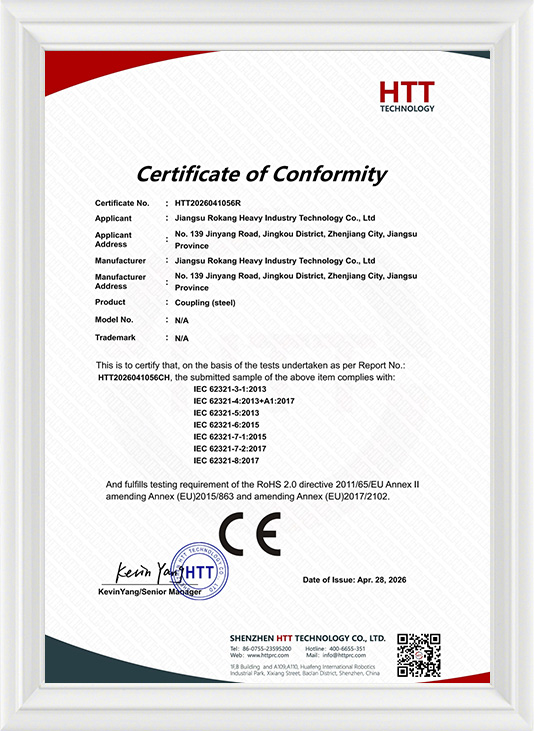

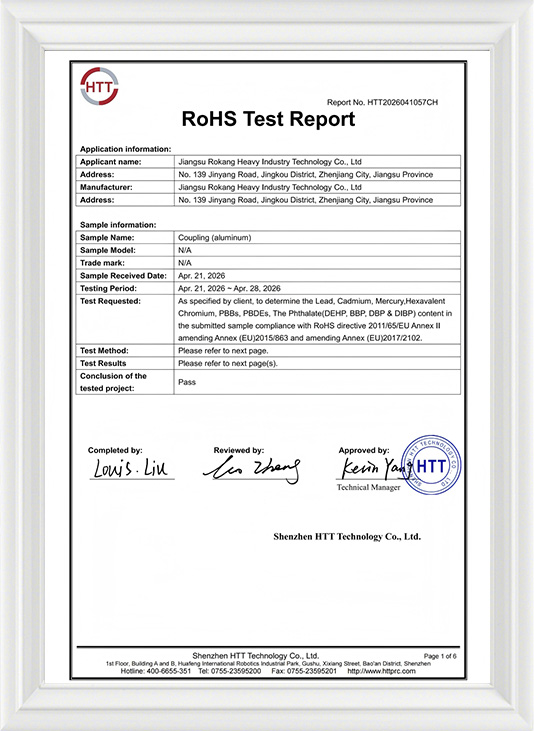

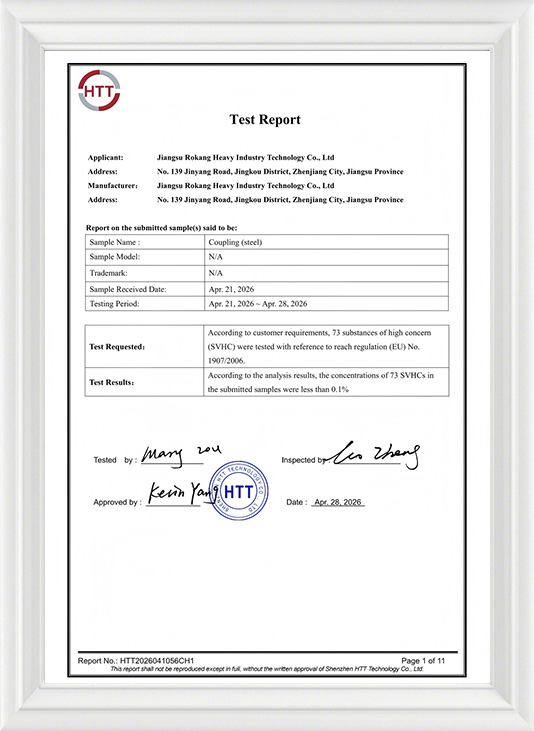

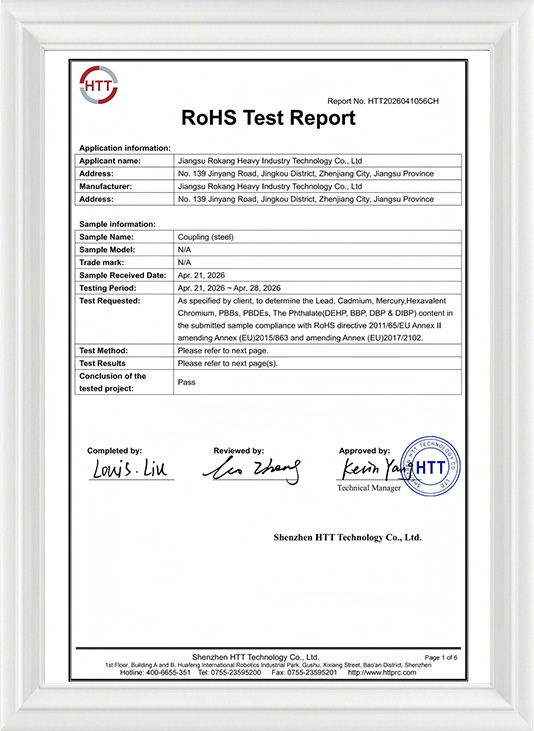

Potvrda o časti

Vijesti
Industrijsko znanje

Kako odrediti kardansko vratilo koje neće otkazati tijekom rada

Skupna nabava je uspješna kada Zahtjev za ponudu opisuje stvarnu dužnost, a ne samo ukupnu duljinu. Za kardanske pogonske osovine , najčešći nedostatak izvora je nedostatak radnog kuta, vršnog zakretnog momenta i profila udarca—tri stavke koje izravno određuju veličinu U-spoja, izbor cijevi i marginu zamora. Kao praktično pravilo, pobrinite se da vaš crtež ili podatkovna tablica izričito navode kontinuirani moment, vršni (udarni) moment, maksimalni kontinuirani kut i maksimalni isprekidani kut .

  • Navedite kut na U-zglobu tijekom normalnog rada i u najgorem slučaju artikulacije (npr. spuštanje ovjesa, kraj hoda stroja).
  • Odredite je li okretni moment glatki (ventilator/pumpa) ili pulsirajući (drobilica, klipna oprema); pulsiranje pokreće životni vijek ležaja i opterećenje jarma.
  • Uključite učestalost preokreta (ciklusi naprijed/natrag) ako je primjenjivo; preokretanje ubrzava fretting i trošenje klinova.
  • Navedite izvor neusklađenosti: fiksni pomak naspram pokretnog pomaka; pokretni pomak zahtijeva bolju ravnotežu i robusniji dizajn klizača.

U našem proizvodnom tijeku rada, "nepoznatu dužnost" tretiramo kao faktor rizika. Kada kupci dostave omotnicu punog opterećenja/kuta, možemo odabrati seriju U-spojnica i cijevi koje ciljaju vijek trajanja na zamor, a ne samo statička čvrstoća , što značajno smanjuje izloženost jamstvu u cijeloj floti.

Radni kutovi univerzalnog zgloba i skriveni trošak "malo više kuta"

Kardanske osovine toleriraju neusklađenost, ali vijek trajanja ležaja U-zgloba brzo opada kako se radni kut povećava jer valjci ležaja doživljavaju veće oscilacije i kontaktno naprezanje. Čak i kada zglob preživi, ​​visoki kutovi pojačavaju fluktuacije brzine i vibracije. Ako se odlučujete između male promjene pakiranja i većeg kuta, promjena pakiranja često ekonomski prevladava nad životnim ciklusom opreme.

Praktični savjeti za upravljanje kutom za specifikacije nabave

  • Koristite jednake i suprotne radne kutove na dva spoja (kada je to moguće) kako biste smanjili vibracije i sekundarna opterećenja.
  • Izbjegavajte neprekidno trčanje blizu maksimalnog kuta; rezervirajte visoku artikulaciju za povremene događaje (npr. udarce, prijelazne položaje stroja).
  • Ako je veliki kut neizbježan, razmislite o nadogradnji dizajna (veće serije zglobova, jači jarmovi, poboljšana strategija podmazivanja ili alternativna arhitektura zglobova).

Iz perspektive masovnog kupca, najbolji KPI nije "maksimalni kut na papiru", već stabilan rad pod vašim stvarnim radnim kutom uz kontrolirane vibracije . Zato potičemo kupce da rano osiguraju instalacijsku geometriju—često možemo optimizirati spojnu seriju i cijev kako bismo smanjili ukupne troškove isporuke.

Toplinska obrada i metalurgija: što bi kupci trebali tražiti osim "visoke čvrstoće"

Mnogi kvarovi pogonskog vratila uzrokovani su zamorom, a ne preopterećenjem. To znači da su kvaliteta metalurgije i toplinske obrade važni koliko i nazivne dimenzije. Umjesto da traže samo "jači materijal", kupci dobivaju bolje rezultate tražeći svojstva koja kontroliraju zamor i habanje: profil tvrdoće, žilavost jezgre i stanje površine na kritičnim sučeljima (dosjedi ležajeva, klinasti zubi, ugala jarma).

Stavke za provjeru visoke vrijednosti za ugovore o masovnoj kupnji

  • Zahtjevi za tvrdoću na sjedištima čašice ležaja i klinastim površinama kako bi se oduprlo brilanju i struganju.
  • Očekivana žilavost za jarmove i zglobne osovine kada su prisutna udarna opterećenja (smanjuje opasnost od krhkog loma).
  • Mikrostruktura ili dokumentacija o kontroli procesa (sljedivost serije toplinske obrade) za dosljedno ponašanje serije do serije.
  • Kontrole stanja površine (dekarburizacija, opekline od brušenja, oštri rubovi) na žarištima zamora.

Budući da Rokang kombinira toplinsku obradu, mjerenje i fizičko/kemijsku inspekciju u jednom sustavu, možemo podržati kupce na veliko s sljedivost i ponovljivost što smanjuje varijabilnost među regijama i krajnjim korisnicima—važna prednost kada šaljete globalno.

Kvaliteta zavarivanja na osovinskim cijevima: kontrola izobličenja i vrućih točaka zamora

Zavarivanje cijevi na jarmu je strukturni i kritičan proces za zamor. Izobličenje može povećati odstupanje; loši prijelazi nožnih prstiju mogu postati inicijatori umora; nedovoljna penetracija može smanjiti kapacitet okretnog momenta. Za kupnju velikih količina, konstruktivno je definirati prihvaćanje zavarivanja na način koji je mjerljiv i usklađen s opterećenjima usluge.

Korisni koncepti prihvaćanja za kupce (bez pretjeranog propisivanja procesa)

  • Zahtijevati provjere odstupanja nakon zavarivanja na definiranim referentnim točkama kako bi se osiguralo da je ravnoteža moguća.
  • Definirajte planove uzorkovanja ispitivanja bez razaranja za cikluse rada s većim rizikom (udar, rikverc, velika brzina).
  • Navedite očekivana zaštita od korozije oko zone zavara (kontinuitet premaza je bitan u teškim okruženjima).

U našim pogonima, zavarivanje je integrirano s preciznom strojnom obradom i dinamičkim testiranjem, što olakšava držanje izobličenja pod kontrolom i provjeru rezultata na razini. Korist od nabave je jasna: manje prerade, manje problema s vibracijama i predvidljiviji vijek trajanja .

Odabir spojnih sučelja: prirubnica, jaram ili prilagođeni krajevi za bržu uslugu na terenu

Dizajn krajnjeg priključka utječe na više od ugradnje—određuje brzinu servisiranja, zamjenjivost i koliko se pouzdano prenosi okretni moment bez trzanja. Kupci na veliko često smanjuju operativnu složenost standardizacijom sučelja na više varijanti stroja, zatim upravljanjem duljinom i veličinom cijevi kao konfiguracijskim varijablama.

Izbori sučelja i što optimiziraju

Usporedba uobičajenih krajnjih priključaka za kardanska vratila i tipičnih prioriteta nabave
Vrsta veze Prednost nabave Terensko razmatranje
Prirubnica Snažna zamjenjivost i jasna osnova za montažu Kontrola zakretnog momenta vijaka neophodna je za sprječavanje trzanja
Stil jarma/stezaljke Kompaktno pakiranje i često manja masa Osjetljiviji na dosljednost montaže
Prilagođeni krajevi Optimizirano za jedinstvena ograničenja opreme Zahtijeva strožu kontrolu crtanja i sljedivost

Ako upravljate s više geografskih područja, standardizacija je snažna poluga: manje SKU-ova rezervnih dijelova, brža obuka i manje zastoja. Podržavamo i prilagođeni krajnji razvoj, ali uvijek potičemo kupce da definiraju uslužnost i zamjenjivost cilja unaprijed.

Dolazna kontrola kvalitete: planovi uzorkovanja i što prvo izmjeriti

Za velike količine narudžbi, najbrži put do stabilne kvalitete je fokusiranje dolazne inspekcije na mali skup karakteristika "visokog signala" povezanih s načinima kvara: dimenzijsko pristajanje, odstupanje, tvrdoća na sučeljima i dokaz dinamičke ravnoteže. Prekomjerne točke pregleda povećavaju troškove bez otkrivanja problema koji su najvažniji.

Visoko signalne pregledne točke za kardanska vratila

  • Kritične dimenzije sučelja: promjeri pilota, krug vijaka, ključne značajke uparivanja i spline fit.
  • Radijalno odstupanje na definiranim stanicama za predviđanje rizika od vibracija.
  • Glatkoća artikulacije U-zgloba i cjelovitost zadržavanja poklopca (rani pokazatelj problema sa sklapanjem).
  • Stanje površine na vrućim točkama zamora: ugala jarma, rubovi utora i prijelazi zavara.

Rokangovo mjerenje, fizikalne/kemijske sposobnosti i dinamičko testiranje omogućuju nam da uskladimo evidenciju inspekcije tvornice s vašim dolaznim QC zahtjevima. Za kupce na veliko to znači manje sporova, brže prihvaćanje i dosljednija izvedba nizvodno .
