Dobavljači fiksnih CV zglobova

Tip fiksnog diska

Značajke
Veći dopušteni radni kut

Iako varira ovisno o veličini CVJ-a i predviđenom broju okretaja u minuti, najveći dopušteni radni kut ove vrste zgloba je 18° s prtljažnikom.


Za međuosovinu nisu potrebni klizni klinovi

Srednje vratilo ne treba klizne utore budući da se aksijalno širenje i podešavanje montažne udaljenosti postižu kliznim utorima unutarnjeg prstena i osovine na slobodnoj strani.


Kraća duljina osovine
Srednje vratilo može biti dizajnirano da bude mnogo kraće budući da ne treba klizne klinove.


Sposoban za veliku brzinu rotacije

Čvrste osovine za spojeve velikih brzina su precizno obrađene, a osovine čeličnih cijevi su dinamički uravnotežene.


Viši stupanj sigurnosti

Cilindrična vanjska površina znači da prilikom rukovanja prsti radnika nisu priklješteni jarmom.

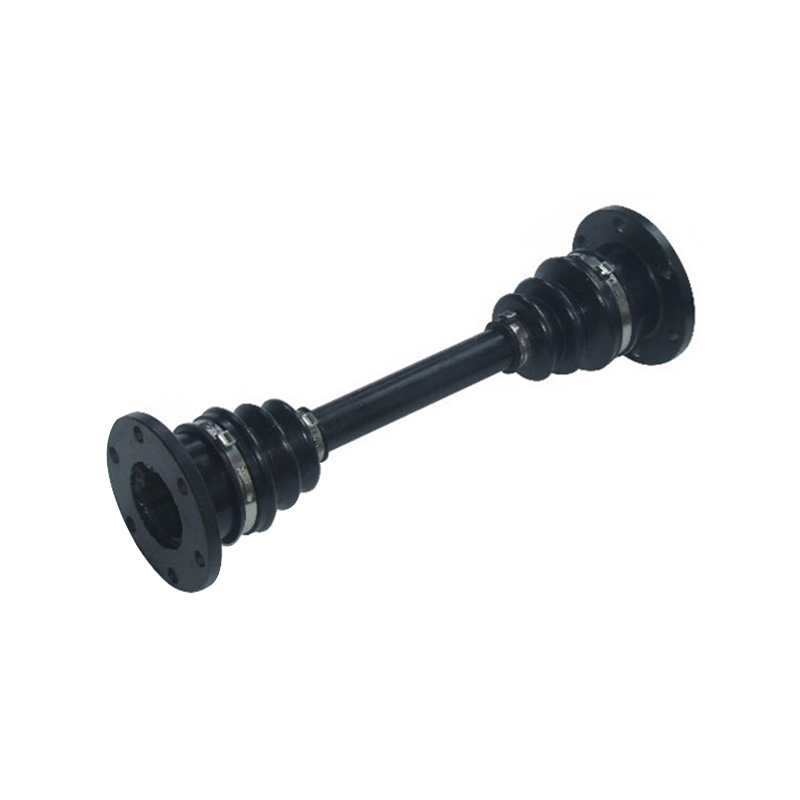

Tip fiksne čaše

Značajke


Veći dopušteni radni kut

Najveći dopušteni radni kut kod CVJ properi je 42°. Iako varira ovisno o predviđenom broju okretaja u minuti, najveći dopušteni radni kut zgloba opremljenog abootom je 25° u dinamičkom stanju i 38° u statičkom stanju.


Izvrsno brtvljenje i bez podmazivanja

Budući da su zatvoreni čizmama tipa mijeha, CVJ se mogu koristiti u okruženjima gdje mogu biti često izloženi prskanju vode, vlazi i prašini.


Veća ekspanzija
CVJ s središnjim kliznim klinastim vratilom nude veće aksijalno širenje.


Jednostavna montaža i uklanjanje

Pravi CVJ pričvršćen je na glavčinu prirubnice s prolaznim vijcima. Stoga se spoj može lako postaviti ili ukloniti.

O tvrtki Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. ima fiksnu imovinu veću od 80 milijuna juana i tim profesionalnih talenata u području mehaničkog dizajna, precizne proizvodnje, toplinske obrade, zavarivanja itd.; tvrtka posjeduje sveobuhvatne pogone za obradu i niz sustava za kontrolu kvalitete kao što su mjerenje, fizikalno-kemijska i dinamička ispitivanja, te ima potpunu sposobnost mehaničke obrade. Dobavljači fiksnih CV zglobova i Tvrtka za fiksne konstantne brzinske zglobove u Kini. Tvrtka se već dugi niz godina bavi istraživanjem, razvojem i proizvodnjom kugličnih konstantnih brzinskih univerzalnih spojki, univerzalnih spojki s poprečnim vratilom i bubanj zupčastih spojki. Ostvarila je blisku suradnju na relaciji industrija-sveučilište-istraživanje s vojnim i lokalnim znanstveno-istraživačkim institutima te Odjelom za energetiku Pomorske akademije PLA, te se kontinuirano širila na područja preciznosti, velikih opterećenja i velikih brzina. Proizvodi su uspješno zamijenili poznate strane brendove s izvrsnim performansama, a procesna tehnologija dosegla je međunarodnu naprednu razinu. Široko se koriste u područjima dizanja i transporta, metalurških strojeva, valjanja metala, građevinskih strojeva, rudarskih strojeva, petrokemije, tekstilnih strojeva, vojnih brodova, oklopnih vozila, željezničkih lokomotiva, specijalnih vozila i drugim područjima. Kvaliteta proizvoda i usluga prepoznati su i pohvaljeni od strane većine korisnika, a izvoze se u Europu, Ameriku, Rusiju, Bliski istok, Indiju i druge zemlje i regije. Posljednjih godina tvrtka se posvetila dubinskom istraživanju i razvoju kugličnih konstantnih brzinskih univerzalnih spojki te je razvila kuglične konstantne brzinske univerzalne spojke za vijčane pumpe, kuglične konstantne brzinske univerzalne spojke s kugličnim utorima, koaksijalne dvostruke brzine i dvosmjerne kuglične konstantne brzinske univerzalne spojke. Veleprodaja fiksnog konstantnog brzinskog zgloba. To u osnovi rješava nove probleme s kojima se korisnici trenutno susreću tijekom uporabe. Tvrtka se uvijek pridržavala poslovne svrhe "kvaliteta na prvom mjestu, pošteno poslovanje i kupac na prvom mjestu". Spremni smo s vama surađivati s izvrsnim proizvodima, povoljnim cijenama i promišljenim uslugama kako bismo stvorili briljantnu karijeru!

Potvrda o časti

Vijesti
Industrijsko znanje

Ocjene kutova: zašto su brojevi "za pokretanje" obično pravo ograničenje

Kupci na veliko često uspoređuju "maksimalni kut", ali u praksi je ograničavajući čimbenik često prtljažnik: geometrija preklopa, zadržavanje stezaljke, istiskivanje masti i toplina pri dinamičkoj artikulaciji. Tretirajte vrijednosti "s dizanjem" kao osnovnu vrijednost za kupnju jer je to ono što radi na terenu.

Praktično tumačenje za specifikacije nabave

  • Ako se vaša radna omotnica približava kutu ograničenom prtljažnikom, zahtijevajte validaciju pri predviđenom broju okretaja u minuti i temperaturi, a ne samo statičku provjeru artikulacije.
  • Za tip fiksne čaše, razlikujete navedena ograničenja: 25° dinamički s prtljažnikom naspram 38° statički s prtljažnikom — nisu zamjenjivi za radne cikluse s kontinuiranom artikulacijom.
  • Za tip fiksnog diska, obično se navodi 18° s prtljažnikom treba uskladiti sa zahtjevima ravnoteže i odabirom masti kako bi se izbjeglo zagrijavanje prtljažnika velikom brzinom.
  • Zatražite detalje o materijalu prtljažnika i dizajnu mijeha kada vaše okruženje uključuje prskanje, prašinu ili abrazivni gnoj; učinak brtvljenja je specifikacijska stavka, a ne marketinški pridjev.

Kada nudimo ponudu za volumen, radije usklađujemo ocjene kutova s ​​vašom izmjerenom geometrijom vozila/uređaja i zatim potvrđujemo na dinamičkom planu testiranja—ovdje mogućnost proizvodnje i inspekcije na jednom mjestu pomaže u održavanju konzistentnosti rezultata u serijama.

Velika brzina rotacije: ravnoteža, otjecanje i toplina jedan su problem

Kada se RPM poveća, CV zglobovi fiksnog tipa performanse postaju manje vezane uz nominalni okretni moment, a više zbog kontrole vibracija i upravljanja toplinom. Čak i robustan spoj može biti lošiji ako sklop osovine i spoja nije uravnotežen prema osjetljivosti primjene.

Što tražiti na kupčevom tehničkom popisu

  • Dinamička ocjena ravnoteže i izvješćivanje za cijeli sklop (zglobno vratilo), ne samo komponente.
  • Granice odstupanja na ključnim promjerima i metoda mjerenja (učvršćenje, definicija referentne točke i učestalost pregleda).
  • Ograničenja temperature prtljažnika i odabir masti za trajnu artikulaciju pri velikim brzinama; toplina ubrzava razgradnju masti i starenje čizama.
  • Provjera pod predviđenim radnim kutom jer se sile neravnoteže povećavaju i s brojem okretaja u minuti i s artikulacijom.

Puno ulažemo u preciznu strojnu obradu i dinamičko testiranje jer je za aplikacije velike brzine pobjednička formula točnost obrade ravnoteža validirano podmazivanje , niti jednu tvrdnju o “najjačem materijalu”.

Brtvljenje u stvarnim okruženjima: Dizajn prtljažnika vaš je plan održavanja

Učinak brtvljenja određuje hoćete li imati radni vijek "bez podmazivanja" ili ćete imati ponavljajuće kvarove spojeva zbog ulaska kontaminacije. Čizme s mijehom obično pružaju robusnu zaštitu od prskanja vode, vlage i prašine, ali samo ako stezanje i geometrija mijeha odgovaraju radnom ciklusu.

Prevencija neuspjeha usmjerena na nabavu

  • Navedite zahtjeve za brtvljenje prema vrsti izloženosti (mrskanje vodom, rizik od uranjanja, klasa prašine) i temperaturnom rasponu; izbjegavajte generički jezik "dobrog brtvljenja".
  • Zahtijevati provjeru zadržavanja čizme (povlačenje stezaljke, ciklus pritiska i izdržljivost savijanja pod ciljnim kutom).
  • Uskladite količinu punjenja mašću i ponašanje ventilacije s promjenama volumena prtljažnika tijekom zgloba; Pretjerano punjenje može povećati pritisak prtljažnika i stezanje, nedovoljno punjenje ubrzava trošenje.

Prema našem iskustvu u podršci izvoznim tržištima, najisplativije poboljšanje za teške uvjete često je nadogradnja čizma i stezaljke potvrđena testiranjem—a ne predizajnirani spoj koji još uvijek upija kontaminante.

Sučelja vijak-prirubnica: Kako spriječiti labavljenje i trzanje u sklopovima tipa šalice

Spojevi tipa fiksne čašice obično su pričvršćeni na glavčinu prirubnice s prolaznim vijcima, što omogućuje praktičnu ugradnju i uklanjanje. Za obimne programe, dizajn sučelja i strategija zatezanja su ono gdje se dobiva ili gubi dugoročna pouzdanost.

Kontrole sučelja koje smanjuju rizik jamstva

  • Definirajte stupanj vijka, premaz i stanje podmazivanja jer je okretni moment do stezaljke vrlo osjetljiv na varijacije trenja.
  • Navedite metodu zatezanja (zakretni moment, kut zakretnog momenta ili kontrola napetosti) i uključite učestalost revizije za montažne trake.
  • Kontrolirajte ravnost površine prirubnice i završnu obradu površine za ublažavanje mikroklizanja; trzanje na sučelju često prethodi labavljenju.
  • Ako koristite osigurač navoja ili matice s prevladavajućim zateznim momentom, potvrdite učinkovitost nakon termičkog ciklusa i izlaganja maglici masti/ulja.

Kada isporučujemo za gradnje velikih razmjera, radije nudimo dosljedan paket specifikacija zakretnog momenta s kontrolnim točkama inspekcije—stabilna sučelja štite vaš prinos nizvodne montaže i vašu reputaciju na terenu.

Sigurnost i rukovanje: Zašto vanjska geometrija može biti KPI na radnom mjestu

Kupci na veliko ponekad zanemaruju ergonomiju rukovanja kao "netehničku", ali rizik od ozljeda i varijabilnost vremena sastavljanja postaju mjerljivi troškovi na skali. Cilindrična vanjska površina smanjuje točke priklještenja u usporedbi s geometrijama sličnim jarmu, poboljšavajući sigurnost rukovatelja i dosljednost.

Jednostavne kontrole koje poboljšavaju učinkovitost linije

  • Navedite značajke rukovanja (zone zahvata, zaštitne kapice, orijentacija pakiranja) u kupovnoj specifikaciji, ne samo u logističkim bilješkama.
  • Zahtijeva kontrolu lomljenja rubova i neravnina gdje se operateri povezuju s dijelovima; male neravnine uzrokuju velike nizvodne probleme.
  • Standardizirajte pakiranje kako biste spriječili deformaciju čizme tijekom prijevoza; memorija oblika prtljažnika može utjecati na početnu učinkovitost brtvljenja.

Vidjeli smo da poboljšanje sigurnosti rukovanja nije samo "lijepo imati" - ono može izravno smanjiti preradu i stabilizirati propusnost, osobito kada se količine proizvodnje brzo povećavaju.

Strategija inspekcije za količinske narudžbe: Što zapravo rano otkriva probleme s CVJ-om

Za nabavu velikih količina, cilj je otkriti odstupanja prije nego što postanu kvarovi na terenu. CV zglobovi fiksnog tipa zahtijevaju mješavinu dimenzionalne kontrole, provjere materijala i dinamičke provjere performansi jer se višestruka mala odstupanja mogu spojiti u vibracije, toplinu ili habanje.

Preporučeni skup inspekcije koji treba navesti u ugovorima

  • Dimenzionalni: kritične referentne točke, geometrija klina i promjeri sjedišta prtljažnika; uključite očekivana mjerenja R&R gdje je primjenjivo.
  • Fizikalno/kemijski: verifikacija toplinske obrade i metalurški plan uzorkovanja za stabilizaciju rezultata tvrdoće i mikrostrukture.
  • Dinamički: ispitivanje ravnoteže, buke/vibracije i izdržljivosti usklađeno s vašim kutom/okretima u minuti.
  • Sljedivost: označavanje na razini serije i čuvanje zapisa o ispitivanju kako bi se ubrzalo zadržavanje ako se pojave anomalije.

Budući da upravljamo integriranom strojnom obradom, toplinskom obradom i dinamičkim ispitivanjem, obično možemo brže zatvoriti petlju kada se parametar pomakne — to je jedan od razloga zašto mnogi kupci na veliko preferiraju dobavljača s end-to-end mogućnostima umjesto fragmentiranog opskrbnog lanca.
