RSK BJD Visoki okretni moment Lučni utor s kuglastim kavezom sinkrona konstantna brzina univerzalna CVJ spojka

Radni kut=18°

Dopušteno širenje 士12~±35

Povezivanje s glavčinom prirubnice

Osnovne specifikacije:

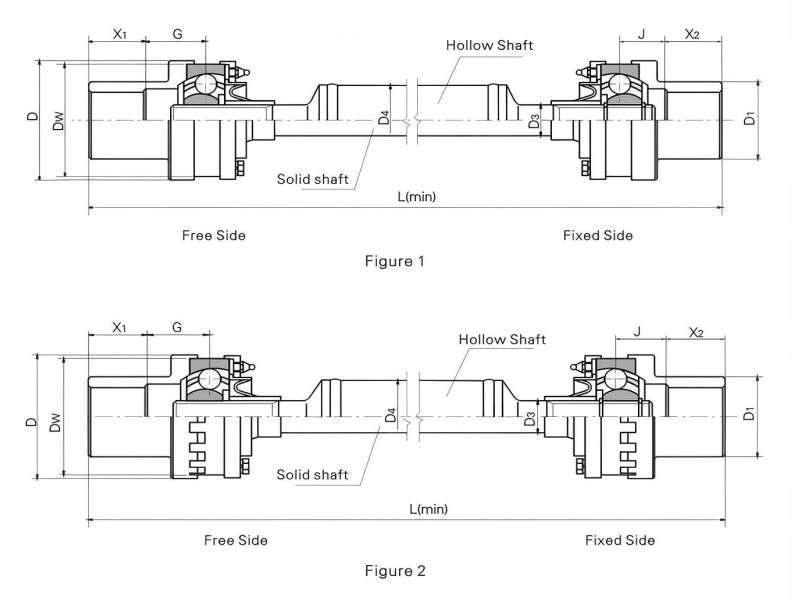

Glavne dimenzije:

Primjedbe: X ₁ ,X ₂ su duljine krajeva osovine koje odlučuju kupci.

Karakteristike i upotreba

Podešavanje ugradbenog razmaka i aksijalne ekspanzije ostvaruje se kliznim utorom u kardanskom zglobu.

uglavnom se koristi za pokretanje potisnog valjka, valjka za brtvljenje valjaka za ribanje, završnog zateznog valjka i valjka za stiskanje na metalurškoj opremi.

Simbolizirajući primjer: BJ125D1000

BJ: Vrsta BJ

125: Specifikacija je 125

D: D Vrsta

1000: Duljina je 1000

Univerzalna spojka s kuglastim kavezom s lučnim utorom pri konstantnoj brzini je precizna komponenta koja igra ključnu ulogu u području modernog industrijskog prijenosa. Sa svojim izvrsnim performansama i pouzdanom kvalitetom, postao je idealan izbor za mnoge visoko zahtjevne scenarije primjene. ​

CV zglob se uglavnom sastoji od osnovnih komponenti kao što su vanjski prsten kugličnog kaveza, unutarnji prsten u obliku zvijezde, kavez i čelična kugla za prijenos sile. Vanjski prsten kuglastog kaveza i unutarnji prsten u obliku zvijezde čvrsto su povezani s glavnom odnosno pomoćnom osovinom. Središte čelične kuglice za prijenos sile nalazi se u ravnini koja prolazi kroz središte spojnice i smješteno je u kanal za trčanje koji se sastoji od vanjskih sfernih utora vanjskog sferičnog prstena i vanjskih sfernih utora unutarnjeg prstena u obliku zvijezde. Središta dviju kuglica točno se poklapaju sa središtem univerzalne spojke, a čelične kuglice ugrađene su u prozor kaveza. Takav izuzetan konstrukcijski dizajn osigurava da kada se kut između glavnog i pomoćnog vratila spojke mijenja, točka prijenosa sile uvijek bude na simetrali kuta, čime se ostvaruje sinkronizacija brzine između glavnog i pomoćnog vratila, što je također temeljni razlog zašto se naziva sinkronom univerzalnom spojkom konstantne brzine. ​

Što se tiče performansi, ova spojnica ima mnogo prednosti. Njegova sinkronizacija je izvrsna, čime se učinkovito izbjegava problem nestabilnog rada opreme uzrokovan razlikom u brzini. Ima jake performanse međuspremnika i smanjenja vibracija, što može značajno smanjiti buku tijekom procesa prijenosa i stvoriti tiše okruženje za rad opreme. Štoviše, pod istim promjerom rotacije i kutom nagiba, njegova nosivost se može povećati za 0,5-1 puta u usporedbi sa sličnim proizvodima, što je u potpunosti sposobno prenijeti veliki okretni moment. I u aksijalnom i u radijalnom smjeru, ima veliku kompenzaciju, posebno u aksijalnom smjeru, što se može postići bez vanjskih klinova, čime se uvelike pojednostavljuje cjelokupna struktura opreme. Osim toga, spojnica također ima prednosti nove strukture, male težine, dobre obradivosti itd., što je pogodno za masovnu proizvodnju i pomaže u smanjenju troškova. Istodobno je pouzdan u radu, jednostavan za sastavljanje i rastavljanje, jednostavan za svakodnevno održavanje i ima dug vijek trajanja. Bilo da se radi o velikom opterećenju male brzine ili uvjetima prijenosa velike brzine, lako se može nositi s tim. ​

Sinkrona univerzalna spojka s fiksnim kuglastim kavezom visokog zakretnog momenta široko se koristi u mnogim industrijama kao što su metalurgija, rudarstvo, inženjerski strojevi, petrokemija itd. U velikoj opremi za valjanje čelika u metalurškoj industriji može stabilno prenijeti veliki zakretni moment kako bi se osigurala učinkovitost i točnost procesa valjanja čelika; u opremi za iskopavanje i transport rudarskih strojeva, može se prilagoditi složenim radnim uvjetima kako bi se osigurao stabilan i pouzdan prijenos energije; u operacijama dizanja i iskopavanja inženjerskih strojeva, pruža snažnu podršku za snažnu izlaznu snagu opreme; u velikoj opremi za miješanje i prijenos u petrokemijskoj industriji igra vitalnu ulogu prijenosa.
