RSK-BJB Visokoučinkoviti kuglični kavez CV Univerzalne spojke koje se uglavnom koriste u kraju kotača rudarskih kamiona

BJ-B Karakteristika:

Radni kut≤42,5°

Povezivanje preko klinaste osovine

Osnovne specifikacije

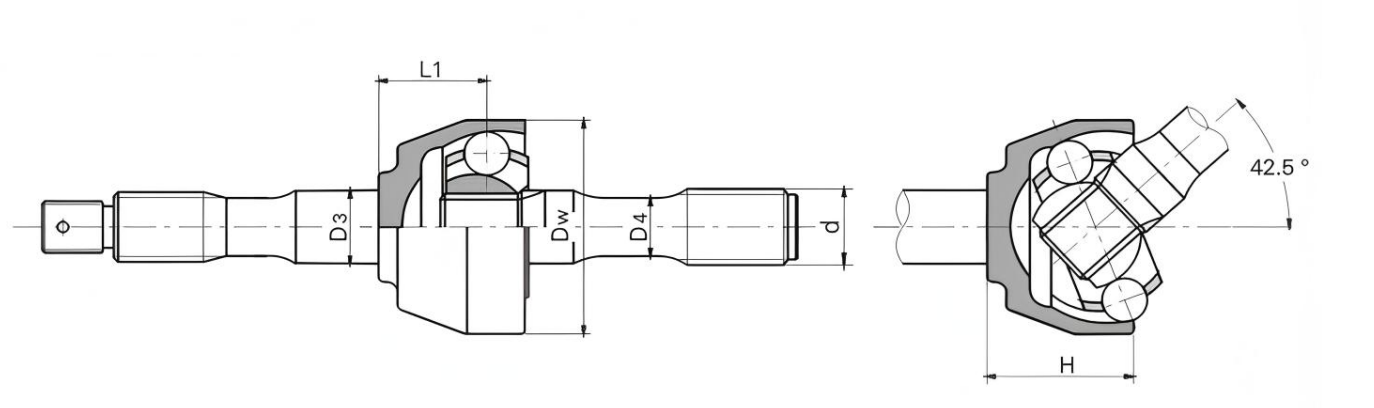

Glavne dimenzije

Napomene: dimenzije "∞" su za referencu

Karakteristike i upotreba

• Kompaktna struktura; jednostavno sastavljanje i rastavljanje; dopušteni radni kut može doseći 42,5 °.
• Uglavnom se koristi za prijenos pogonskog upravljačkog mosta vozila.

Simbolizirajući primjer: BJ125B1000

BJ: tip BJ

125: Specifikacija je 125

B: B Vrsta

1000: Duljina je 1000

Visokoučinkoviti prijenosni kuglasti kavez CV Universal spojnice je precizna komponenta prijenosa dizajnirana za složene radne uvjete. Njegova izvrsna izvedba i pouzdana kvaliteta igraju ključnu ulogu u mnogim područjima. ​

Spojka se uglavnom sastoji od vanjskog prstena kugličnog kaveza, unutarnjeg prstena u obliku zvijezde, kaveza i čelične kuglice za prijenos sile. Vanjski prsten kuglastog kaveza i unutarnji prsten u obliku zvijezde blisko su povezani s glavnom odnosno pomoćnom osovinom. Svi centri čeličnih kuglica koje prenose silu nalaze se u ravnini koja prolazi kroz središte spojnice i smješteni su u kanalu koji se sastoji od vanjskih sfernih utora vanjskog sferičnog prstena i vanjskih sfernih utora unutarnjeg prstena u obliku zvijezde. Središta dviju sfernih površina podudaraju se sa središtem univerzalne spojke. Kako bi se osiguralo da su središta svih čeličnih kuglica na simetrali kuta između osi dviju osovina, čelične kuglice su pametno ugrađene u prozor kaveza. Takav genijalan dizajn osigurava da kada se kut između glavnog i pomoćnog vratila spojke promijeni, točka prijenosa sile uvijek može biti točno locirana na simetrali kuta, čime se osigurava savršena sinkronizacija brzine između glavnog i pomoćnog vratila. ​

Ova spojnica ima mnoge značajne prednosti. Što se tiče performansi prijenosa, može postići visoko precizan sinkroni prijenos, učinkovito smanjiti gubitak energije tijekom prijenosa energije, a učinkovitost prijenosa može biti čak 98% ili više. U isto vrijeme, njegove izvrsne performanse prigušivanja i smanjenja vibracija mogu uvelike smanjiti buku koja se stvara tijekom rada opreme, stvarajući relativno tihu atmosferu za radno okruženje. Što se tiče nosivosti, u uvjetima istog promjera rotacije i kuta nagiba, u usporedbi s tradicionalnim spojnicama, može povećati nosivost za 0,5 do 1 puta i lako se može nositi s uvjetima velikog opterećenja. Štoviše, njegova kompaktna struktura i mali otisak čine ga vrlo prikladnim za radne scenarije sa strogim ograničenjima radijalnih dimenzija. Osim toga, spojnica ima izvrsne performanse brtvljenja i usvaja naprednu tehnologiju brtvljenja za učinkovito izbjegavanje curenja masti, značajno produžujući ciklus održavanja i životni vijek opreme. ​

Visokoučinkovite sinkrone univerzalne spojke s fiksnim kuglastim kavezom široko se koriste u mnogim područjima kao što su proizvodnja automobila, strojarstvo, metalurška industrija, zrakoplovna industrija, itd. U sustavu prijenosa automobila osigurava nesmetan prijenos snage i poboljšava performanse upravljanja vozilom i stabilnost vožnje; u strojarskoj opremi pruža pouzdano jamstvo za učinkovit rad raznih vrsta strojeva; u velikoj opremi u metalurškoj industriji, može izdržati veliki okretni moment i složene radne uvjete, pomažući nesmetan napredak proizvodnje; u području zrakoplovstva, njegova visoka preciznost i visoka pouzdanost ispunjavaju stroge tehničke zahtjeve.
