Razumijevanje Zupčaste spojke u prijenosu snage za teške uvjete rada

Zupčaste spojke široko su korišteni mehanički priključci dizajnirani za prijenos velikog momenta između rotirajućih osovina koje nisu savršeno poravnate. Korištenjem zahvata između vanjskih zuba zupčanika na glavčinama i unutarnjih zuba zupčanika unutar rukavaca, spojke zupčanika postižu stabilan prijenos okretnog momenta dok omogućuju kontrolirano kretanje između osovina. Ovaj strukturni princip čini ih prikladnima za industrijska okruženja gdje su fluktuacije opterećenja, deformacija osovine i tolerancije ugradnje uobičajene.

U usporedbi s elastičnim spojkama ili spojkama na bazi gume, spojnice zupčanika fokusiraju se na mehaničku čvrstoću i torzijsku krutost. Njihova kompaktna struktura podržava visoku gustoću snage, koja je često potrebna u metalurškoj opremi, teškim transporterima, valjaonicama i velikim pumpama.

Princip rada zupčastih spojnica

Standardna zupčasta spojka sastoji se od dvije glavčine montirane na pogonsku i pogonsku osovinu, zajedno s jednom ili dvije čahure koje obuhvaćaju glavčine. Glavine imaju vanjske zube zupčanika, dok su rukavci strojno obrađeni s odgovarajućim unutarnjim zubima zupčanika. Zakretni moment se prenosi kontinuiranim zahvatom ovih zuba.

Kako bi se prilagodila neusklađenost vratila, zubi zupčanika često su krunisani. To omogućuje lagano klizanje zuba tijekom rada, kompenzirajući kutni, radijalni i aksijalni pomak bez prekida prijenosa snage. Pravilno podmazivanje između površina zuba smanjuje trenje i trošenje tijekom ovog kretanja.

Spojnice zupčanika bubnja i njihove strukturne karakteristike

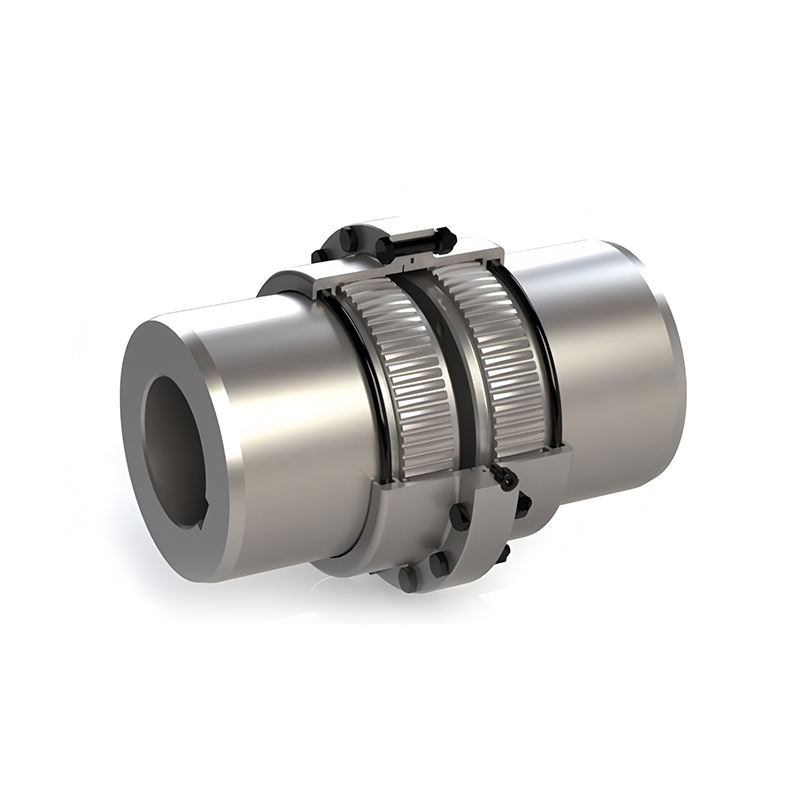

Spojke zupčanika s bubnjem su specijalizirani tip spojke zupčanika kod kojih čahura ima profil u obliku bubnja. Ovaj dizajn povećava kontaktnu površinu između zuba zupčanika tijekom neusklađenog rada, ravnomjernije raspoređujući opterećenja po površini zuba.

U primjenama s teškim opterećenjem, kao što su valjanje čelika i rudarski strojevi, spojnice zupčanika bubnja pomažu u smanjenju lokalnog naprezanja i poboljšavaju radnu stabilnost. Geometrija strukture zupčanika bubnja podržava veći kutni pomak uz održavanje dosljednog prijenosa okretnog momenta.

Mogućnosti kompenzacije neusklađenosti

Jedna od temeljnih funkcija zupčastih spojki i bubanj zupčastih spojki je njihova sposobnost da se nose s više vrsta neusklađenosti. Ova sposobnost je bitna u velikim mehaničkim sustavima gdje tijekom rada može doći do toplinskog širenja, slijeganja temelja ili deformacije osovine.

• Kutno odstupanje uzrokovano nagibom osovine
• Radijalno odstupanje koje je rezultat paralelnog pomaka osovine
• Aksijalni pomak zbog toplinskog širenja ili promjena opterećenja

Krunski profil zuba igra središnju ulogu u omogućavanju ovih pokreta dok održava stabilan zahvat između komponenata za spajanje.

Kapacitet momenta i gustoća snage

Zupčaste spojke poznate su po svojoj sposobnosti prijenosa vrlo visokog zakretnog momenta unutar relativno malog opsega. Kontakt metala na metal između zubaca zupčanika omogućuje im da se nose s opterećenjima koja premašuju mogućnosti mnogih tipova fleksibilnih spojki.

Ovaj kapacitet velikog zakretnog momenta čini zupčaste spojke prikladnim za primjene u kojima je prostor ograničen, ali zahtjevi za mehaničkim učinkom su zahtjevni. Spojke zupčanika s bubnjem dodatno poboljšavaju ovu karakteristiku poboljšavajući raspodjelu opterećenja u uvjetima neusklađenosti.

Industrijska primjena zupčanika i zupčastih spojki s bubnjem

Zbog svoje strukturne čvrstoće i radne stabilnosti, zupčane spojke i bubanj zupčaste spojke široko se primjenjuju u teškoj industriji. Njihova uporaba podržava kontinuirani rad u sustavima izloženim udarnim opterećenjima i promjenjivim radnim uvjetima.

• Valjaonički pogoni u proizvodnji čelika i obojenih metala
• Velike pumpe, ventilatori i kompresori u energetskim i petrokemijskim postrojenjima
• Transporteri i oprema za podizanje u rudarstvu i rukovanju rasutim materijalom
• Brodski pogonski sustavi i željeznička oprema

Razmatranja održavanja i podmazivanja

Podmazivanje igra ključnu ulogu u životnom vijeku zupčastih spojki. Mast ili ulje stvaraju zaštitni film na površini zuba zupčanika, smanjujući trenje i trošenje tijekom relativnog kretanja.

Redoviti pregled brtvila, stanja maziva i površina zuba pomaže u održavanju stabilnog rada. Ispravno poravnanje vratila tijekom ugradnje također pridonosi smanjenju nenormalnih opterećenja na dijelovima spojke.

Snaga proizvodnje iza pouzdanih spojki zupčanika

Jiangsu Rokang Heavy Industry Technology Co., Ltd. razvila je sveobuhvatne proizvodne mogućnosti koje pokrivaju mehanički dizajn, preciznu strojnu obradu, toplinsku obradu i zavarivanje. Uz kompletnu opremu za obradu i sustave kontrole kvalitete, tvrtka podržava dosljednu proizvodnju zupčanih spojki i zupčastih spojki s bubnjem za zahtjevna industrijska okruženja.

Dugotrajnim istraživanjem i suradnjom sa znanstveno-istraživačkim institucijama, Rokang je proširio svoju paletu proizvoda na precizna rješenja za spojke za velika opterećenja i velike brzine. Ovi se proizvodi primjenjuju u metalurgiji, rudarstvu, petrokemiji, transportu i pomorskoj industriji, zadovoljavajući različite radne uvjete.

Usporedba standardnih zupčanih spojki i bubanj zupčastih spojki

Zaključak

Zupčaste spojke i bubanj zupčaste spojke ostaju ključne komponente u sustavima prijenosa snage za teške uvjete rada. Njihova mehanička čvrstoća, sposobnost visokog zakretnog momenta i sposobnost prilagođavanja neusklađenosti podržavaju stabilan rad u složenim industrijskim okruženjima. Potpomognuta naprednim proizvodnim procesima i iskustvom u primjeni, ova rješenja za spajanje i dalje igraju važnu ulogu u modernoj industrijskoj opremi.
