Name: RSK-TGL najlonska spojka zupčanika s unutarnjim prstenom bubnja izvrsna apsorpcija udaraca
Rating: 5 (99 reviews)

Specifikacija

RSK-TGL najlonska spojka zupčanika bubnja s unutarnjim prstenom zupčanika je lagana i tiha spojna komponenta prijenosa. Njegova ključna značajka je upotreba najlonskog materijala visoke čvrstoće za oblikovanje unutarnjeg prstena zupčanika, koji se spaja s vanjskim rukavcem zupčanika u obliku bubnja. Nudi izvrsnu apsorpciju udaraca, prigušivanje vibracija i električna izolacijska svojstva, što ga čini prikladnim za primjene preciznih prijenosa s malim do srednjim zahtjevima zakretnog momenta, gdje su potrebni suzbijanje vibracija i zaštita od električne korozije.

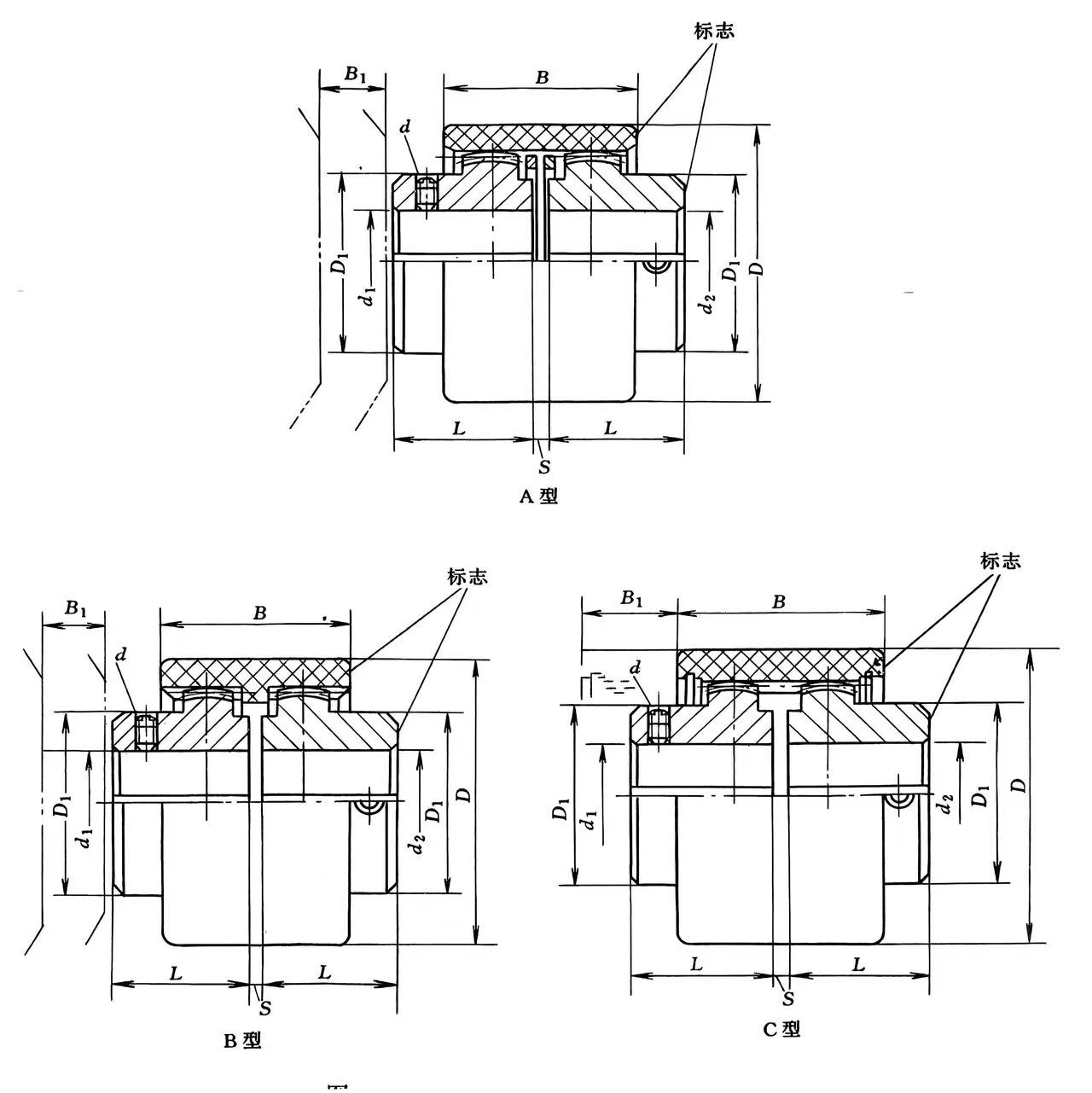

Model	Nazivni zakretni moment /N·m	Dopušteni rotacijski Brzina [n]	Promjer rupe za osovinu	Otvor za osovinu Duljina L	D			B				S	d	Težina		Moment inercije I
					A、B-oblika	U obliku slova C		A、B-oblika	U obliku slova C	A、B-oblika	U obliku slova C
														U obliku slova A U obliku slova B	U obliku slova C	U obliku slova A U obliku slova B	U obliku slova C
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60、63、65、70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Opis

Zupčasta spojka mehanički je konektor visokog zakretnog momenta za nekolinearna vratila, koji koristi unutarnje/vanjske zube zupčanika u rukavcima za prijenos snage dok kompenzira kutno, radijalno i aksijalno odstupanje, što ga čini idealnim za teške industrijske namjene kao što su čeličane, pumpe i transporteri gdje su velika gustoća snage i pouzdanost ključni, iako zahtijeva odgovarajuće podmazivanje i održavanje za dugovječnost.

Kako radi

Komponente: Dvije glavčine (s vanjskim zubima zupčanika) pričvršćene su na svaku osovinu, povezane čahurama (s unutarnjim zubima zupčanika).

Kompenzacija neusklađenosti: Zubi zupčanika omogućuju pomicanje, savijanje radi rješavanja kutnog (s jedne strane na drugu), radijalnog (pomak) i aksijalnog (s kraja na kraj) neusklađenosti između osovina.

Prijenos zakretnog momenta: Visok površinski kontakt između krunskih zuba zupčanika osigurava učinkovit prijenos snage s visokim zakretnim momentom uz iznimnu torzijsku krutost.

Ključne značajke i prednosti

Visoki zakretni moment: Sposoban za rukovanje vrlo velikim zakretnim momentom.

Kompaktan: Nudi visok omjer snage i težine, uklapa se u uske prostore.

Pouzdan: Pruža dug radni vijek uz pravilno podmazivanje.

Svestran: Dostupan u različitim konfiguracijama (jednostruki/dvostruki zahvat, krute/savitljive polovice) za različite potrebe.

Prijave

Pogoni valjka (industrija čelika, papira)

Pumpe, ventilatori, transporteri

Oprema za proizvodnju električne energije

Održavanje

Zahtijeva povremeno podmazivanje (mast) za zaštitu zuba zupčanika.

Ispravno poravnanje tijekom instalacije ključno je za pouzdanost i dugovječnost.
