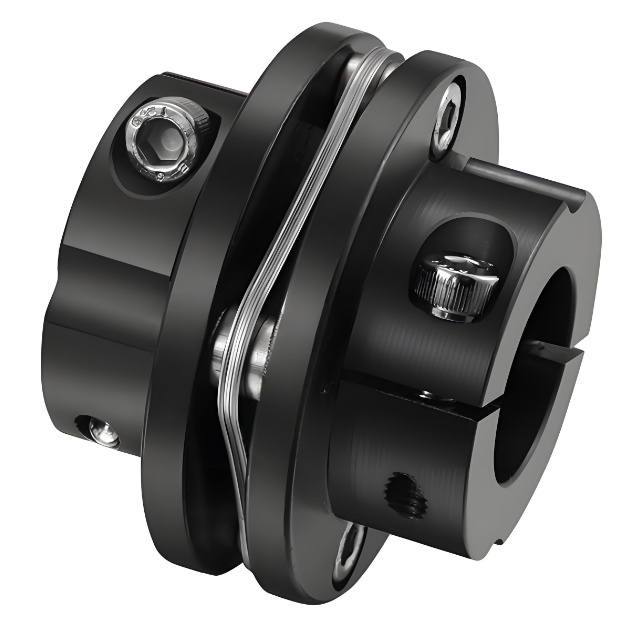

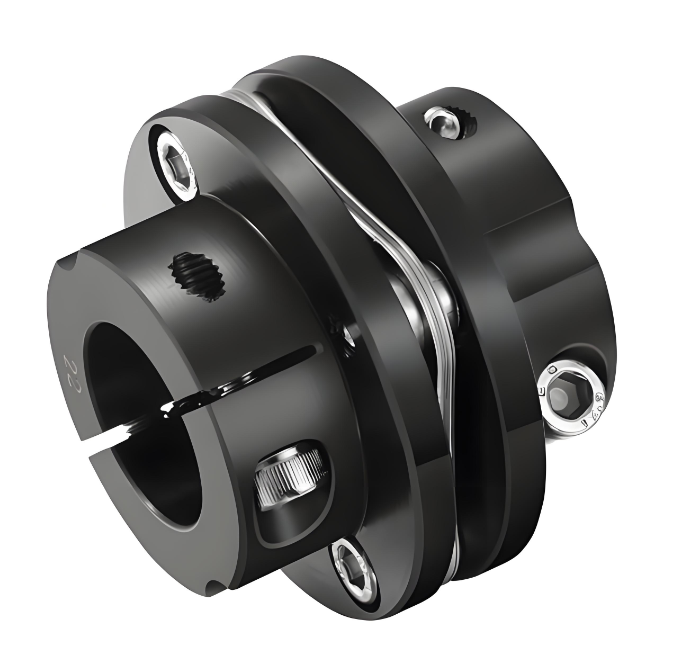

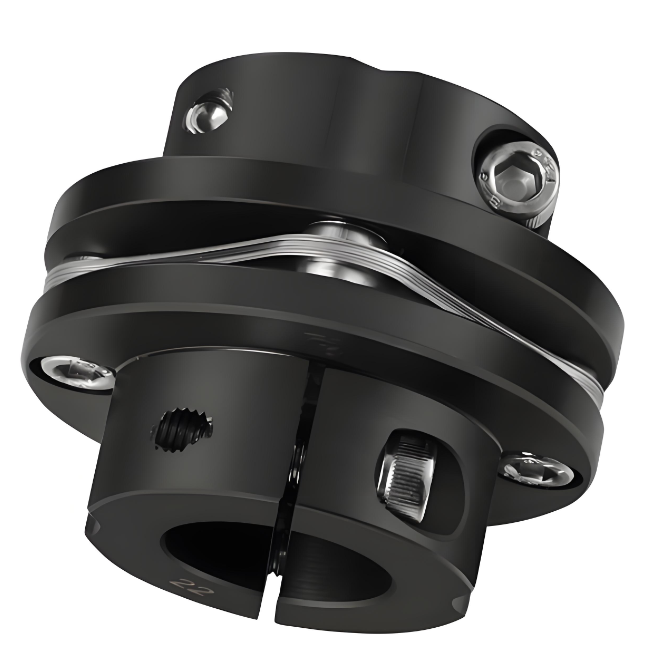

RSK-CPNST 45# čelična zatamnjena stepenasta spojka s jednom dijafragmom

> Dijafragma je izrađena od nehrđajućeg čelika 304

>Visoka krutost zakretnog momenta, može točno kontrolirati rotaciju osovine, može izvršiti kontrolu visoke preciznosti

> Dizajniran posebno za servo, koračni motor

>S dizajnom utora za klin, prijenos velikog troka

>Spoj vratila i čahure bez zazora prikladan je za rotaciju naprijed i nazad

>Čahura osovine izrađena je od čelika 45#

>Način pritezanja vijka za pozicioniranje

Ova stepenasta jednostruka membranska spojka od čelika 45# izrađena je od čelika 45 kao glavnog materijala, izvrsne čvrstoće i žilavosti. Poluspojnica je kovana od čelika 45, koji je čvrst i može izdržati veliki zakretni moment kako bi se osigurao stabilan prijenos snage.

Njegov strukturni dizajn je jedinstven. Pojedinačna dijafragma izrađena je od nehrđajućeg čeličnog lima i pričvršćena je s dvije poluspojnice vijcima. Ovaj dizajn može učinkovito kompenzirati relativni pomak između dva spojena vratila elastičnom deformacijom dijafragme, pokrivajući aksijalni, radijalni i kutni pomak, i ima izvanrednu sposobnost kompenzacije. U usporedbi sa zupčastom spojnicom, njezin kapacitet kutnog pomaka je udvostručen, sila reakcije je mala tijekom radijalnog pomaka, fleksibilnost je velika, a dopušten je određeni stupanj ekscentričnosti, otklona i aksijalnog odstupanja, što ima dobru prilagodljivost neusklađenosti vratila.

Što se tiče performansi, ima mnogo vrhunaca. Ima širok raspon prijenosa okretnog momenta i prikladan je za različite radne uvjete. Može značajno smanjiti vibracije tijekom rada, bez buke ili habanja, a učinkovitost prijenosa je čak 99,86%, što je posebno izvanredno u scenarijima srednje i velike brzine prijenosa velike snage. Raspon prilagodljivosti radne temperature je širok i može normalno raditi u okruženju od -80 ℃ do 300 ℃, a također može sigurno raditi u teškim uvjetima s udarcima i vibracijama. Osim toga, spojka ima jednostavnu strukturu, malu težinu, malu veličinu, jednostavnu montažu i demontažu, nema potrebe za pomicanjem stroja (za tip s međuosovinom), i nema podmazivanja, te niske naknadne troškove održavanja. U području preciznog mehaničkog prijenosa, može točno prenijeti brzinu, raditi bez klizanja i pružiti snažnu podršku za stabilan rad opreme. Može se široko koristiti u mnogim industrijama kao što su ventilatori, pumpe i ventili, rudarstvo, metalurgija, strojevi za proizvodnju papira, hidraulički sustavi, brodogradnja itd.
