Veleprodaja RSK-CPLT Fleksibilna aluminijska legura visokih performansi, dvostruka dijafragma, stepenasta osovina, tip stezaljke, koristi se za električne strojeve

Dom / Proizvodi / Servo spojke / Membranske spojnice / RSK-CPLT Fleksibilna aluminijska legura visokih performansi, dvostruka dijafragma, stepenasta osovina, tip stezaljke, koristi se za električne strojeve

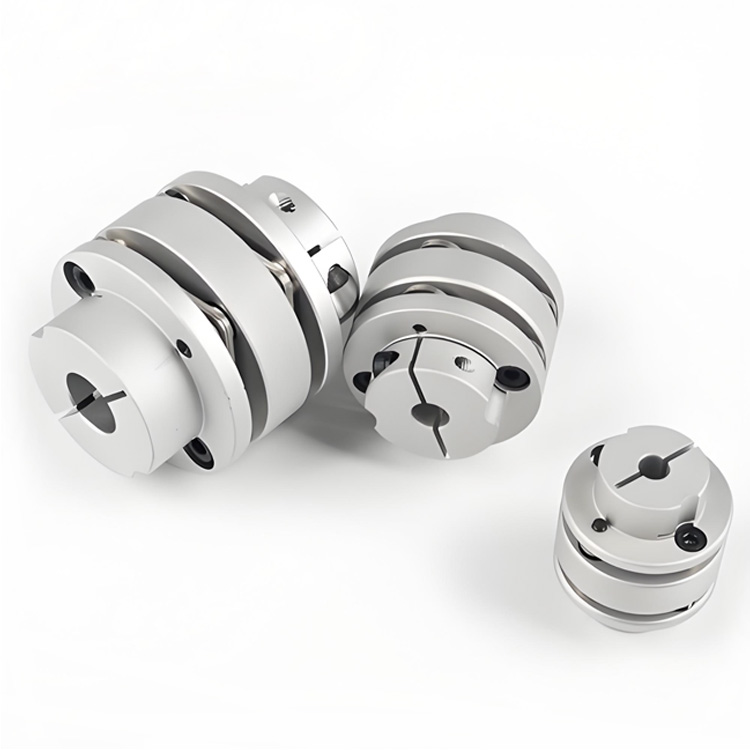

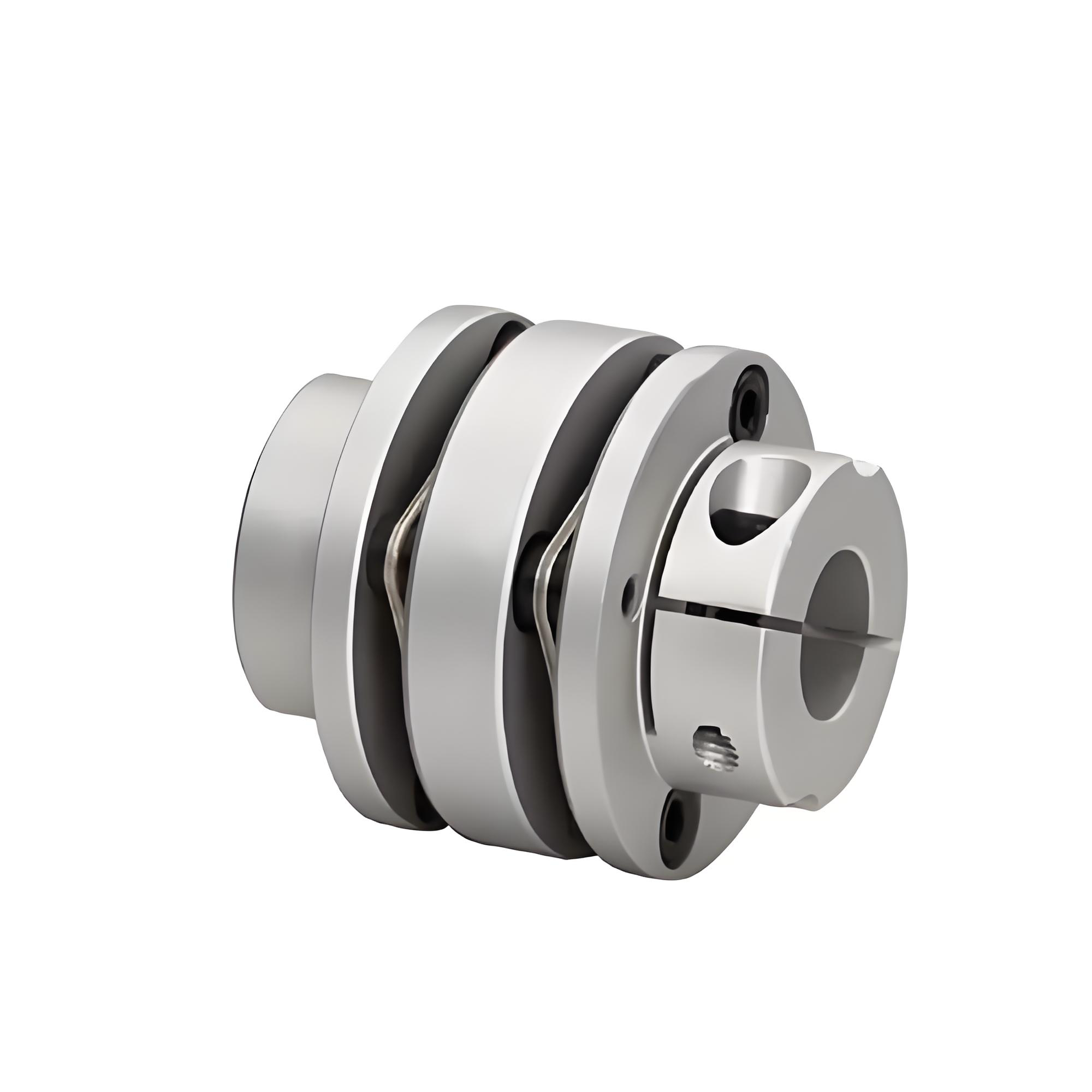

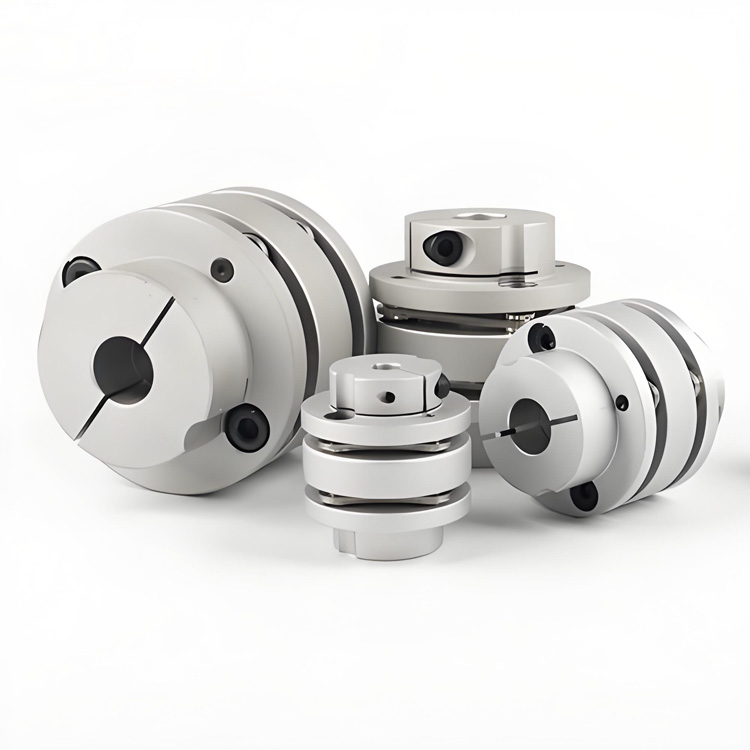

RSK-CPLT Fleksibilna aluminijska legura visokih performansi, dvostruka dijafragma, stepenasta osovina, tip stezaljke, koristi se za električne strojeve

RSK-CPLT Fleksibilna aluminijska legura visokih performansi, dvostruka dijafragma, stepenasta osovina, tip stezaljke, koristi se za električne strojeve

Kontaktirajte nas
  • Specifikacija
  • Opis
Specifikacija

>Čahur osovine od aluminijske legure visoke čvrstoće

> Dijafragma je izrađena od nehrđajućeg čelika 304

>Visoka krutost zakretnog momenta, može točno kontrolirati rotaciju osovine, može izvršiti visoko preciznu kontrolu

> Dizajniran za servo i koračne motore

>Spoj vratila i čahure bez zazora prikladan je za rotaciju naprijed i nazad

>Niska inercija, pogodna za rad velikom brzinom

>Način pritezanja steznog vijka

①BR. ②D ③L ④d₁  ⑤d₂ Izborni raspon D₂ E N D1 H M Moment pritezanja vijka
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①BR. ②D ③L Nazivni zakretni moment
(N ·m) 		Dopušteni ekscentricitet
(mm) 		Dopušteni otklon
(°) 		Dopušteno aksijalno odstupanje
(mm) 		Dopuštena brzina
(rpm) 		Statička reverzna krutost
(N ·m/rad) 		Moment inercije
(kg ·m²) 		Težina
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻4 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
