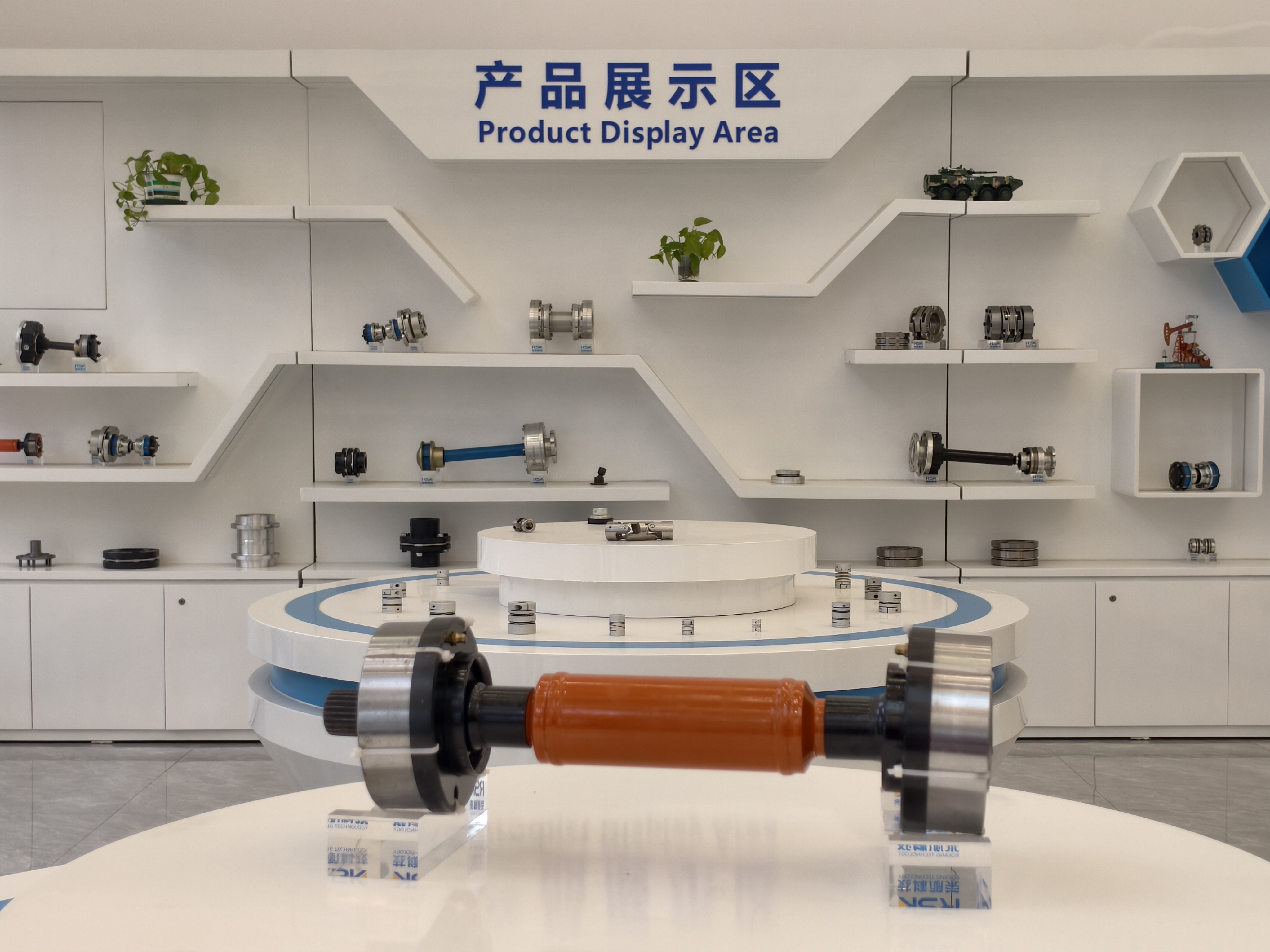

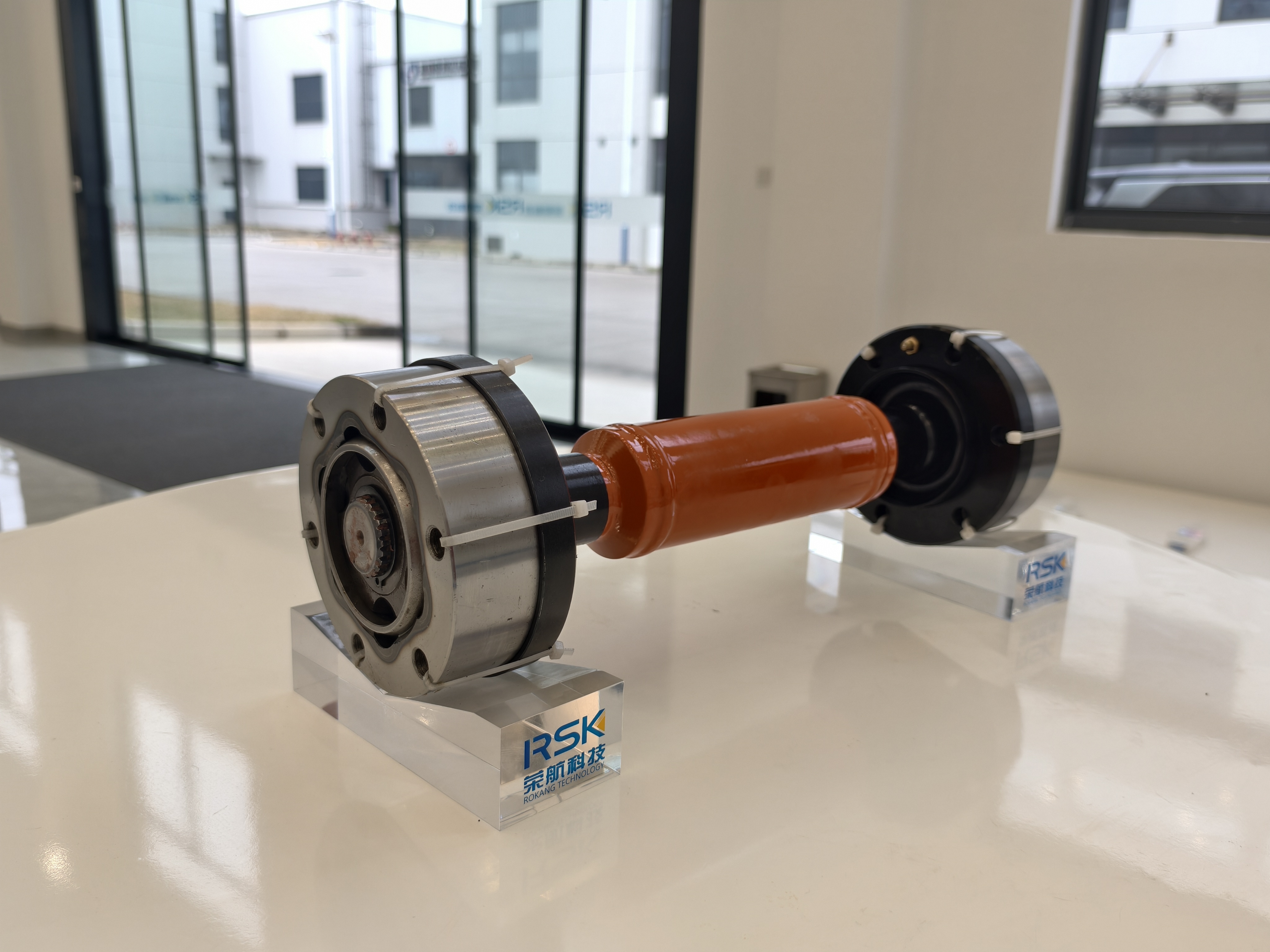

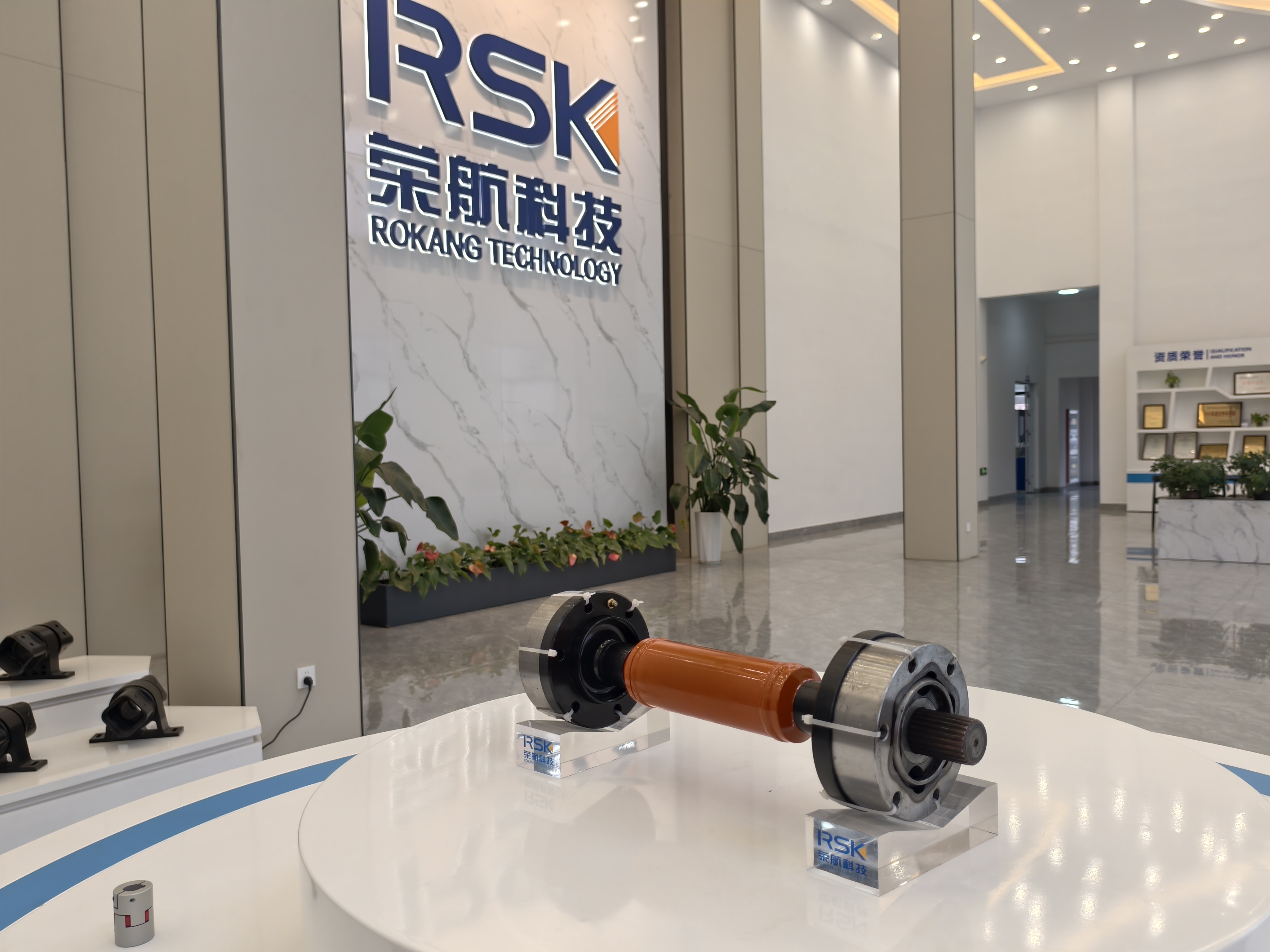

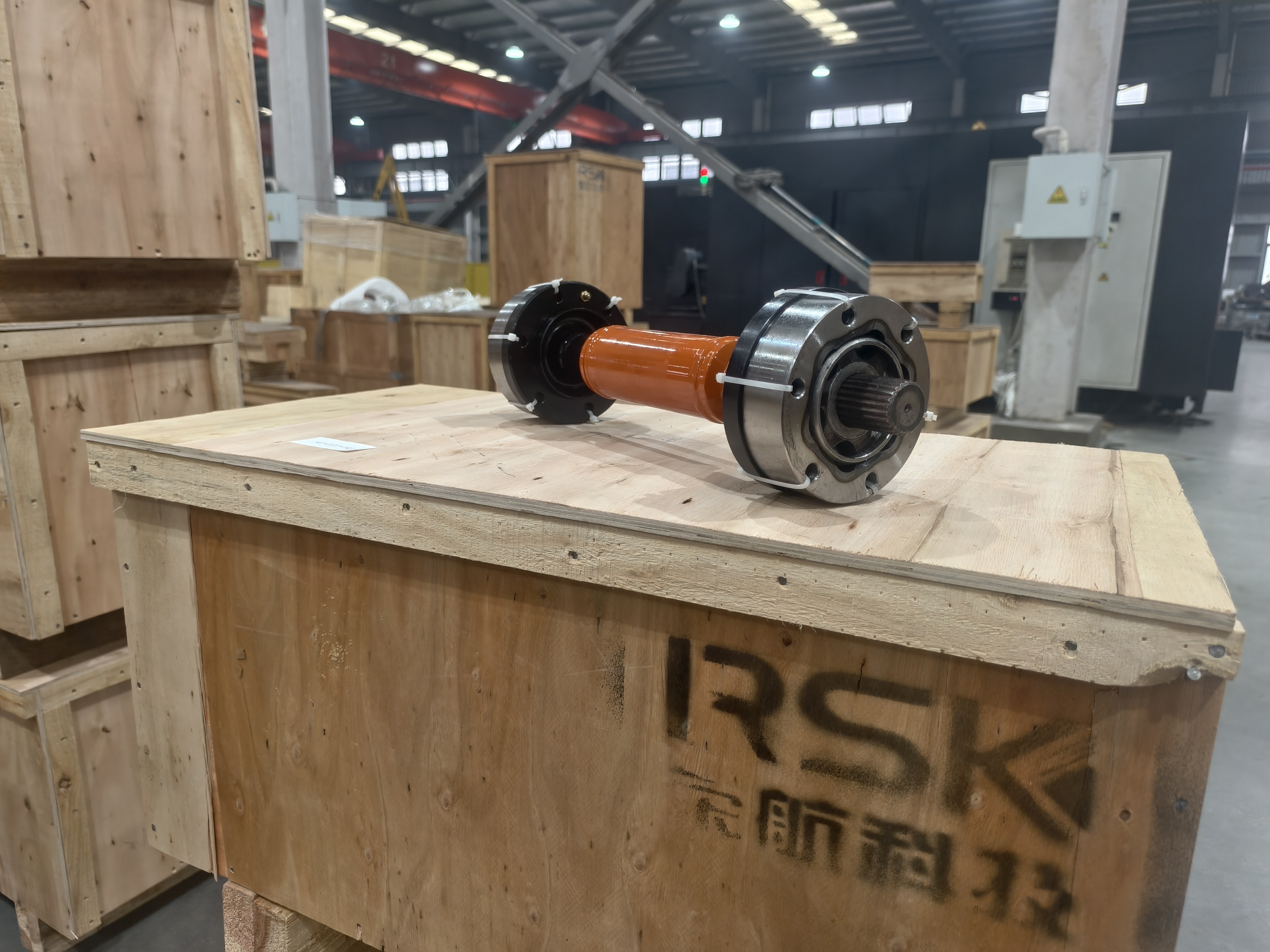

Name: RSK-BJDF Industrijski CV spoj fiksnog tipa visokih performansi
Rating: 5 (99 reviews)

Specifikacija

Radni kut≤18°

Dopušteno širenje±12~±35

Osnovne specifikacije:

Vrsta	Dijagram	Nazivni zakretni moment (N·m)	Moment zamora (N·m)	Dopušteni radni kut		Ekspanzija Δ	Moment inercije GD³ J × 10 ^-3 (kg·m²)
				Dopušteni radni kut			L=500	L=1000	Svakih 100 više duljine
				U rotaciji	U mirovanju		Čvrsta osovina	Šuplje vratilo	Čvrsta osovina	Šuplje vratilo
BJ75DF	Slika 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Slika 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Slika 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Slika 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Slika 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Slika 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Slika 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Slika 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Slika 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

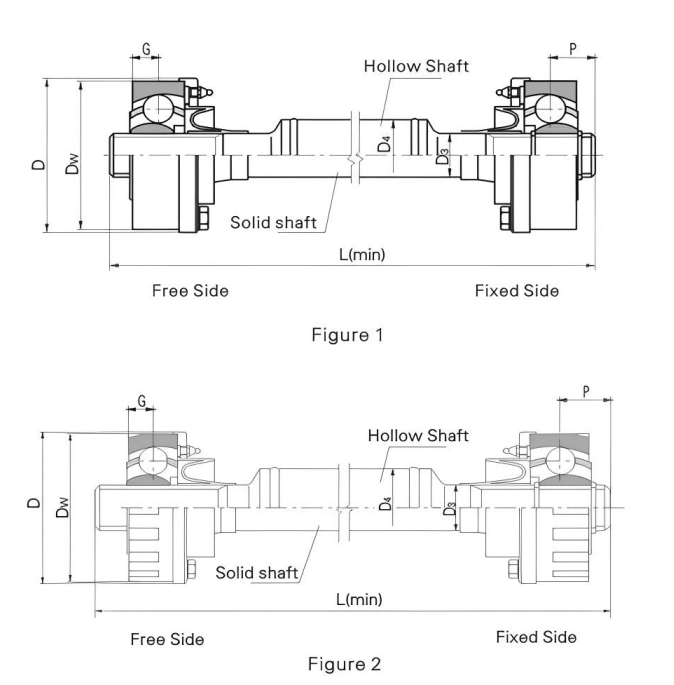

Glavne dimenzije:

Vrsta	Dijagram	Dw	D	G	P	Čvrsta osovina D3	Šuplje vratilo D4	L (min)
Vrsta	Dijagram	Dw	D	G	P	Čvrsta osovina D3	Šuplje vratilo D4	Čvrsta osovina	Šuplje vratilo
BJ75DF	Slika 1	80	85	12.2	16	22	50	145	505
BJ95DF	Slika 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Slika 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Slika 1	146	151	24.1	28	46	76	250	705
BJ175DF	Slika 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Slika 2	190	196	30	40	60	102	335	805
BJ225DF	Slika 2	212	218	32.5	48	66	102	375	805
BJ250DF	Slika 2	230	238	37.5	53	76	140	395	805
BJ300DF	Slika 2	266.7	273	42	65	84	140	445	805

Karakteristike i upotreba

Podešavanje ugradbenog razmaka i aksijalne ekspanzije ostvaruje se kliznim utorom u kardanskom zglobu.

Uglavnom se koristi za pokretanje potisnog valjka, valjaka za brtvljenje valjaka za ribanje, završnog zateznog valjka i valjka za stiskanje na metalurškoj opremi.

Simbolizirajući primjer: BJ125DF1000

BJ: Vrsta BJ

125: Specifikacija je 125

DF: Vrsta DF

1000: Duljina je 1000

Opis

RSK CV zglob (kuglasti kavezni zglob konstantne brzine) komponenta je prijenosa visokih performansi. Nudimo pouzdane, isplative CV zglobove. Njegov strukturni dizajn je precizan i uglavnom se sastoji od vanjskog prstena kaveza s kuglicom, unutarnjeg prstena u obliku zvijezde, kaveza i čelične kuglice za prijenos sile. Vanjski prsten kuglastog kaveza i unutarnji prsten u obliku zvijezde čvrsto su spojeni na pogonsko i gonjeno vratilo. Središta čeličnih kuglica koje prenose silu nalaze se u ravnini koja prolazi kroz središte spojnice i smještena su u kanalu za trčanje sastavljenom od vanjskih sfernih utora sferičnog vanjskog prstena i vanjskih sfernih utora u zvjezdastom unutarnjem prstenu. Središta dviju sfernih površina podudaraju se sa središtem univerzalne spojke, osiguravajući točnost i stabilnost rada.

Što se tiče principa rada, kako bi se osiguralo da su središta svih čeličnih kuglica uvijek na simetrali kuta između dviju osi osovine, čelične kuglice su ugrađene u prozor kaveza. Na taj način, kada se mijenja kut između pogonskog i pogonskog vratila spojke, točka prijenosa sile može i dalje biti na simetrali kuta, tako da brzina između pogonskog i pogonskog vratila ostaje sinkronizirana, čime se postiže stabilan i učinkovit prijenos snage.

Ovaj proizvod ima izvrsnu otpornost na habanje. Ključne komponente izrađene su od čelika visoke čvrstoće otpornog na habanje i obrađuju se naprednim procesima kao što su precizno kovanje i hladno istiskivanje kako bi se osigurala stabilnost unutarnje čelične strukture i znatno poboljšala otpornost materijala na habanje. U isto vrijeme, površina je posebno tretirana antikorozivno kako bi se dodatno poboljšala sposobnost proizvoda da se odupre eroziji u teškim uvjetima i značajno produži njegov životni vijek.

Ima širok raspon scenarija primjene, posebno u automobilskoj, metalurškoj, lakoj industriji, teškim strojevima i drugim industrijama, gdje osovinski prijenos u uvjetima velikih kutova nagiba i ograničenih radijalnih dimenzija može pružiti pouzdanu vezu napajanja i jamstvo prijenosa za različite vrste mehaničke opreme.
