Veleprodaja RSK-CPI, aluminijska legura visoke čvrstoće, paralelna greda, osovina, tip vijka za pozicioniranje

Dom / Proizvodi / Servo spojke / Spojnice greda / RSK-CPI, aluminijska legura visoke čvrstoće, paralelna greda, osovina, tip vijka za pozicioniranje

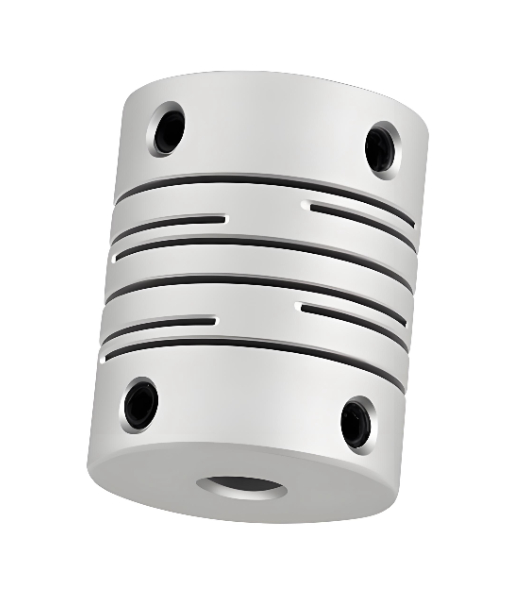

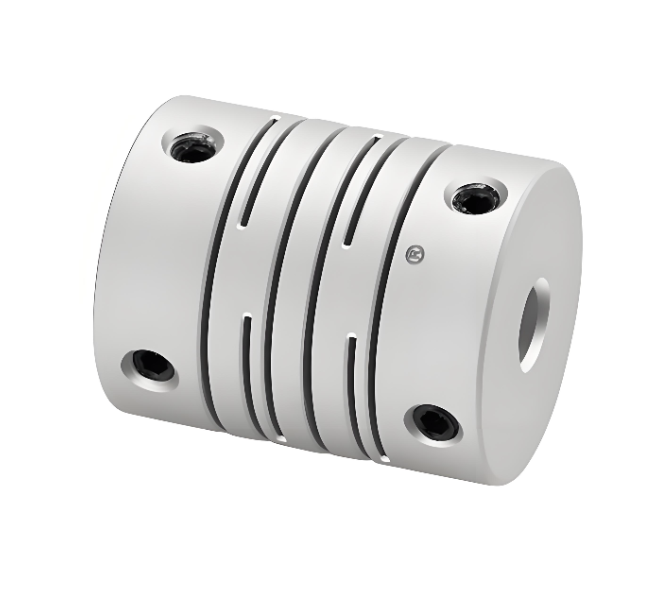

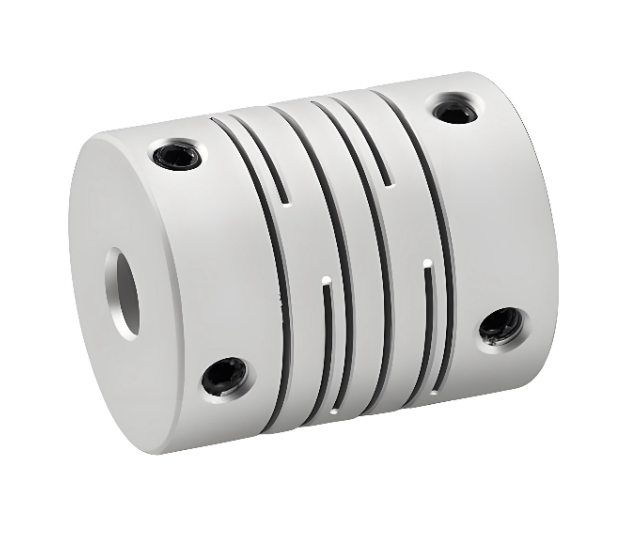

RSK-CPI, aluminijska legura visoke čvrstoće, paralelna greda, osovina, tip vijka za pozicioniranje

RSK-CPI, aluminijska legura visoke čvrstoće, paralelna greda, osovina, tip vijka za pozicioniranje

Kontaktirajte nas
  • Specifikacija
  • Opis
Specifikacija

> Integrirana struktura, ukupna upotreba materijala od aluminijske legure visoke čvrstoće

> Elastičnost kompenzira radijalna, kutna i aksijalna odstupanja

> Spoj vratila i čahure bez zazora prikladan je za rotaciju naprijed i nazad

>Posebno dizajniran za enkoder i mikro motor

>Način pritezanja vijka za pozicioniranje

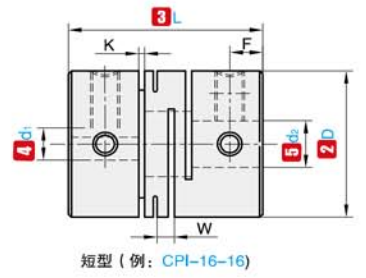

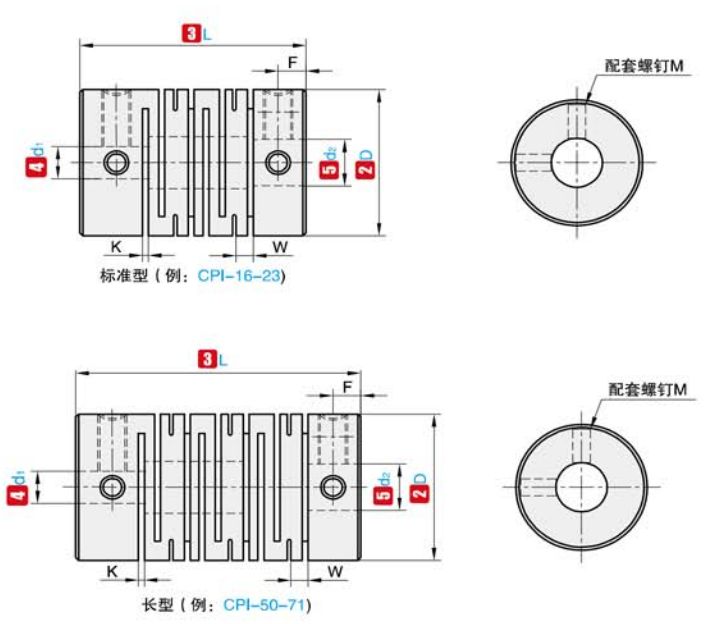

kodno ime

D

L

Standardni unutarnji promjer (mm)

K

W

F

M

Moment zatezanja (N.m)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6.35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6.35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6,35  7  8           10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6,35  7  8           10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6,35     8  9  9,525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Napomena: Unutarnje rupe na oba kraja spojke mogu se slobodno kombinirati s minimalnim i najvećim unutarnjim promjerom. Veličine unutarnjeg promjera označene u tablici služe samo kao referenca. Promjer rupe koji zahtijeva kupac također je samo za referencu. Za promjer rupe koji zahtijeva kupac, molimo kontaktirajte nas.

Kodno ime

D

L

Nazivni zakretni moment (N.m)

Dopusti pomak (mm)

Dopusti nagib (∠°)

Dopusti aksijalno odstupanje (mm)

Dopusti RPM

Statička torzijska krutost (N.m/rad)

Moment inercije (N.m)

Težina (g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3x10 -8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3x10 -7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3x10 -7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3x10 -7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9,0x10 -7

12

25

25

3

0.15

1.5

±0,20

19000

109

9,0x10 -7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2x10 -6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6x10 -6

27

32

41

6

0.15

1.5

±0,20

12000

270

8,0x10 -6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6x10 -6

60

40

56

15

0.2

1.5

±0,20

9400

344

3,1x10 -5

135

Napomena: Gornji inercijski moment i tehnički parametri mjereni su standardom najvećeg otvora blende. Maksimalna nazivna vrijednost zakretnog momenta povezana je s trajnosti same spojke. Što je veći vanjski promjer, to je veća sila, a što je manji vanjski promjer, to je veća dopuštena brzina.
