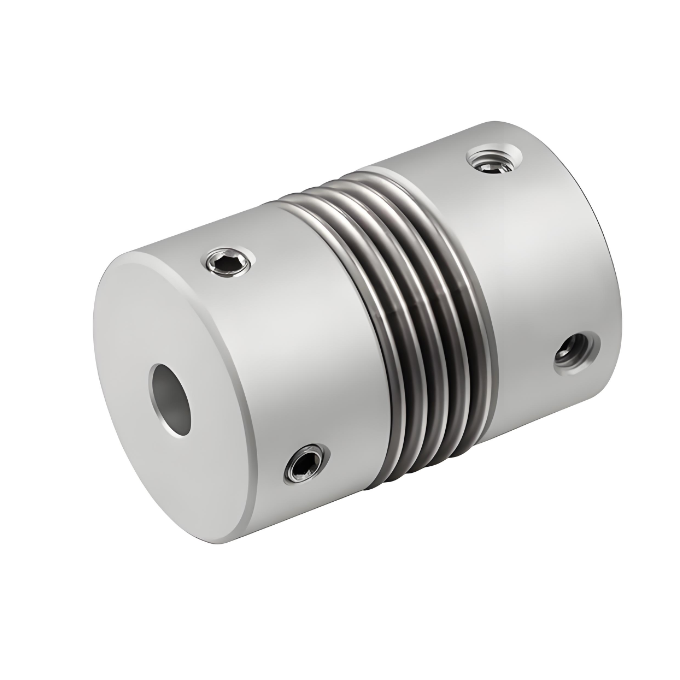

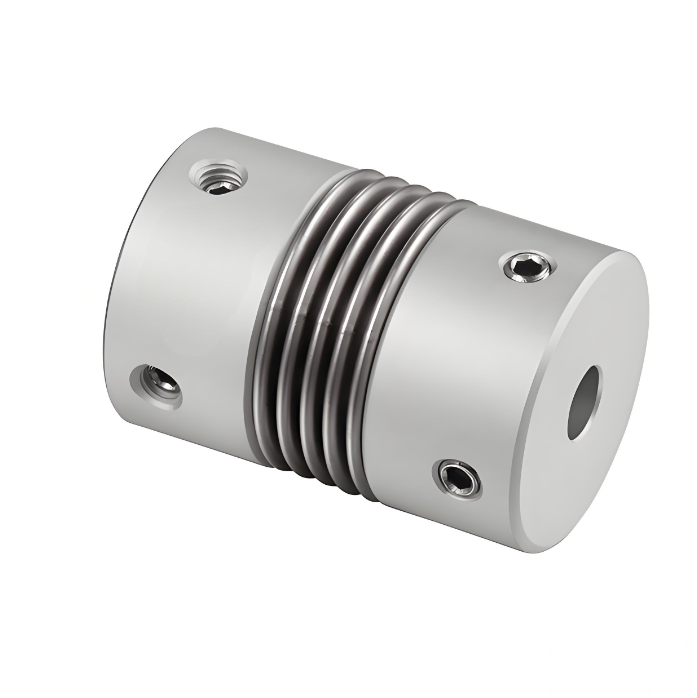

RSK-CPR spojnice s mijehom od aluminijske legure Tip vijka za pozicioniranje učinkovitije kompenzira radijalna kutna i aksijalna odstupanja

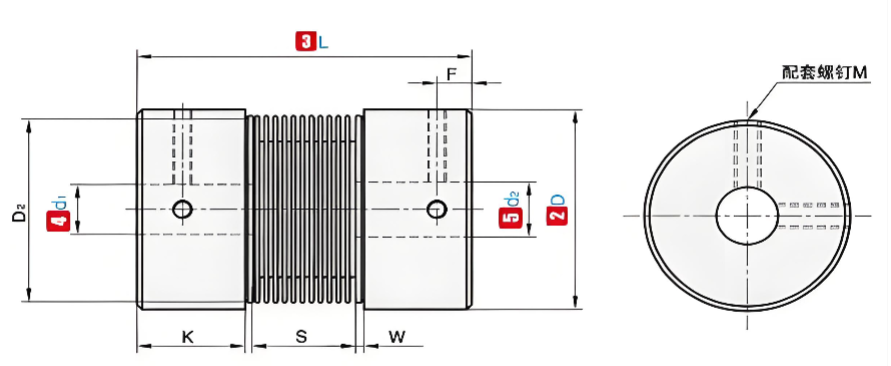

P/N

ΦD

L

Standardni unutarnji promjer (mm)

K

W

S

D₂

F

M

Moment zatezanja (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Napomena: Unutarnje rupe na oba kraja spojke mogu se slobodno kombinirati s minimalnim i najvećim unutarnjim promjerom. Veličine unutarnjeg promjera označene u tablici služe samo kao referenca. Promjer rupe koji zahtijeva kupac također je samo za referencu. Za promjer rupe koji zahtijeva kupac, molimo kontaktirajte nas.

P/N

ΦD

L

Nazivni zakretni moment (N.m)

Dopusti pomak (mm)

Dopusti nagib (∠°)

Dopusti aksijalno odstupanje (mm)

Dopusti RPM

Statička torzijska krutost (N.m/rad)

Moment inercije (N.m)

Težina (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1,0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1,0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1,0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2,1X10⁻⁵

85

Napomena: Gornji inercijski moment i tehnički parametri mjereni su standardom najvećeg otvora blende. Maksimalna nazivna vrijednost zakretnog momenta povezana je s trajnosti same spojke. Što je veći vanjski promjer, to je veća sila, a što je manji vanjski promjer, to je veća dopuštena brzina.
