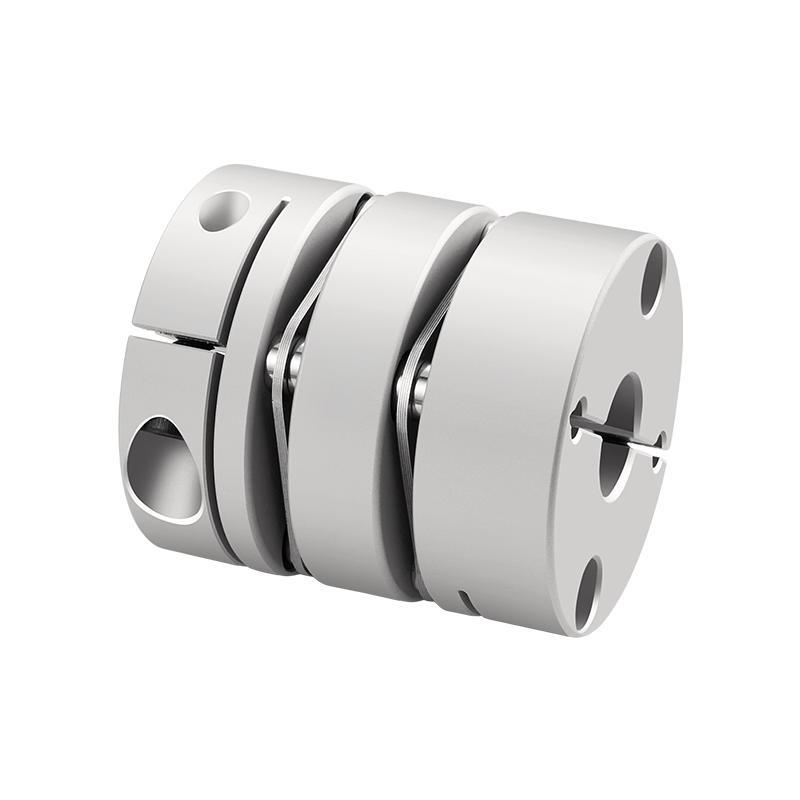

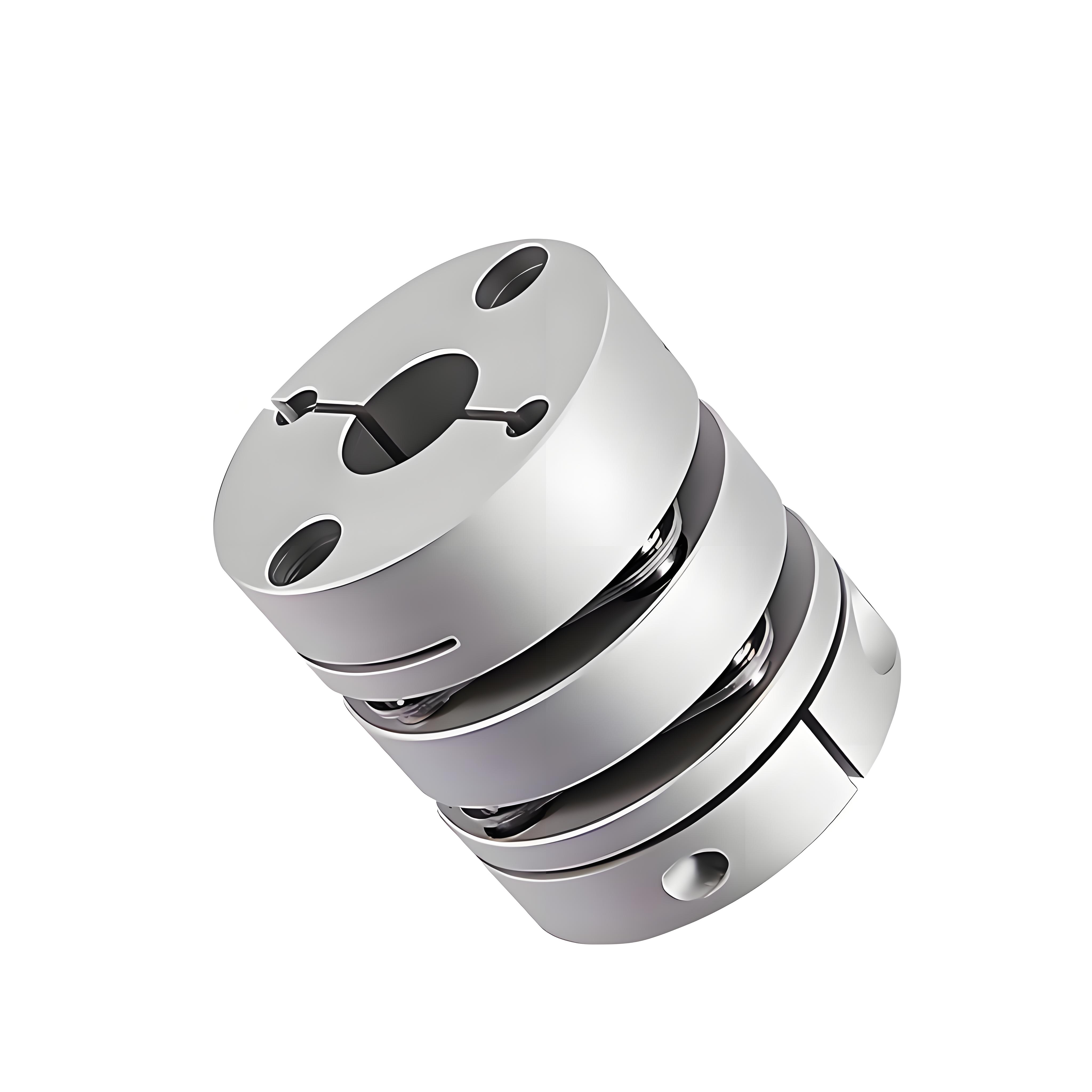

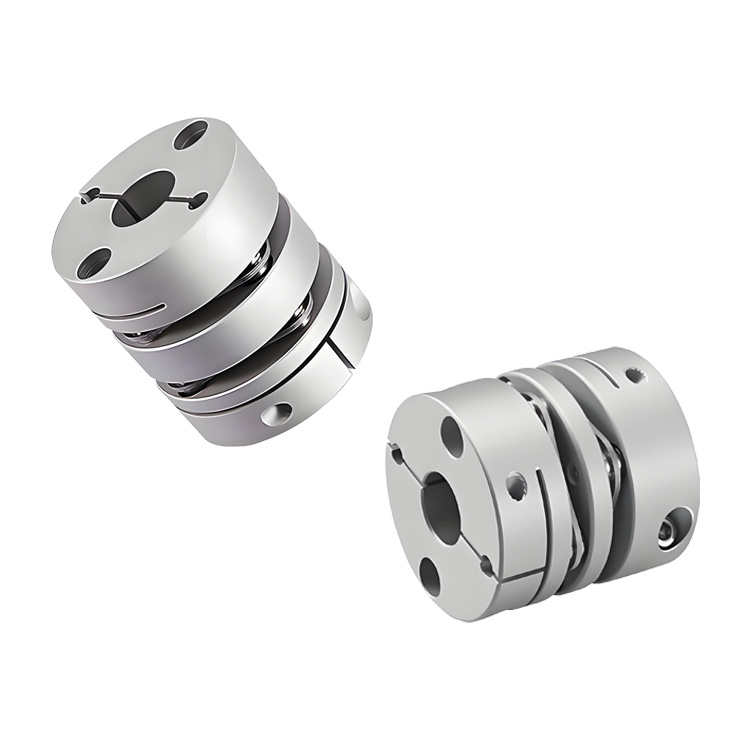

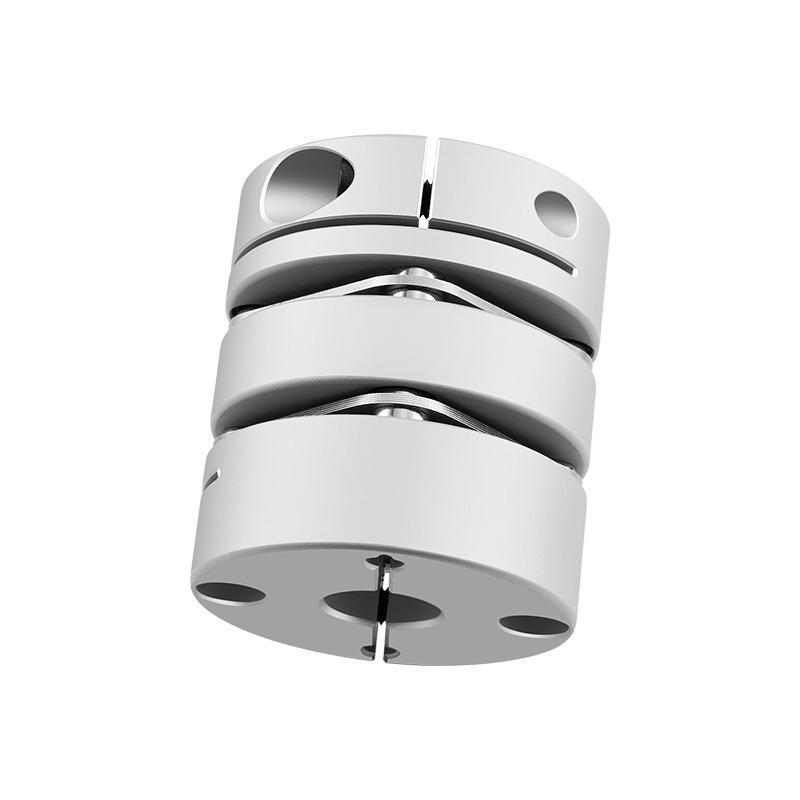

RSK-CPL Izdržljiva membranska ploča od aluminijske legure Vrsta spojne stezaljke kompenzira kutna i aksijalna odstupanja

RSK-CPL Izdržljiva membranska ploča od aluminijske legure Vrsta spojne stezaljke kompenzira kutna i aksijalna odstupanja

Kontaktirajte nas
  • Specifikacija
  • Opis
Specifikacija

>Čahura osovine izrađena je od aluminijske legure visoke čvrstoće

> Dijafragma je izrađena od nehrđajućeg čelika 304

>Visoka krutost zakretnog momenta, može točno kontrolirati rotaciju osovine i može se kontrolirati s visokom preciznošću

> Osovina bez zazora i priključak rukavca osovine posebno su dizajnirani za servo i koračne motore

> Ultraniska inercija, visoka osjetljivost, pogodna za rad velikom brzinom.

>Karakteristike rotacije u smjeru kazaljke na satu i u suprotnom smjeru potpuno su iste.
>Membrana od nehrđajućeg čelika kompenzira kutna i aksijalna odstupanja

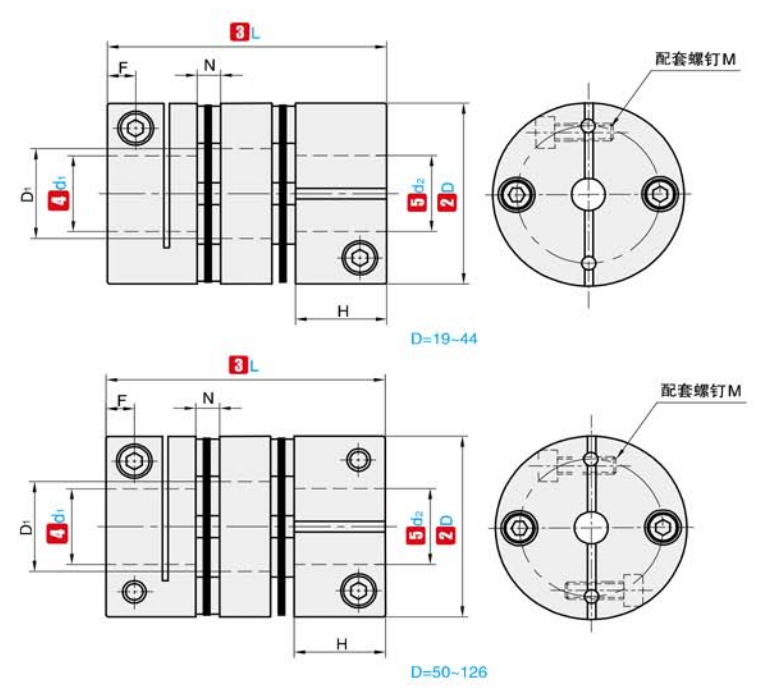

①BR. ②D ③L ④d₁ ⑤d₂ Izborni raspon E D1 N F H M Moment pritezanja vijka
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①BR. ②D ③L Nazivni zakretni moment
(N ·m) 		Dopušteni ekscentricitet
(mm) 		Dopušteni otklon
(°) 		Dopušteno aksijalno odstupanje
(mm) 		Dopuštena brzina
(rpm) 		Statička reverzna krutost
(N ·m/rad) 		Moment inercije Težina
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
