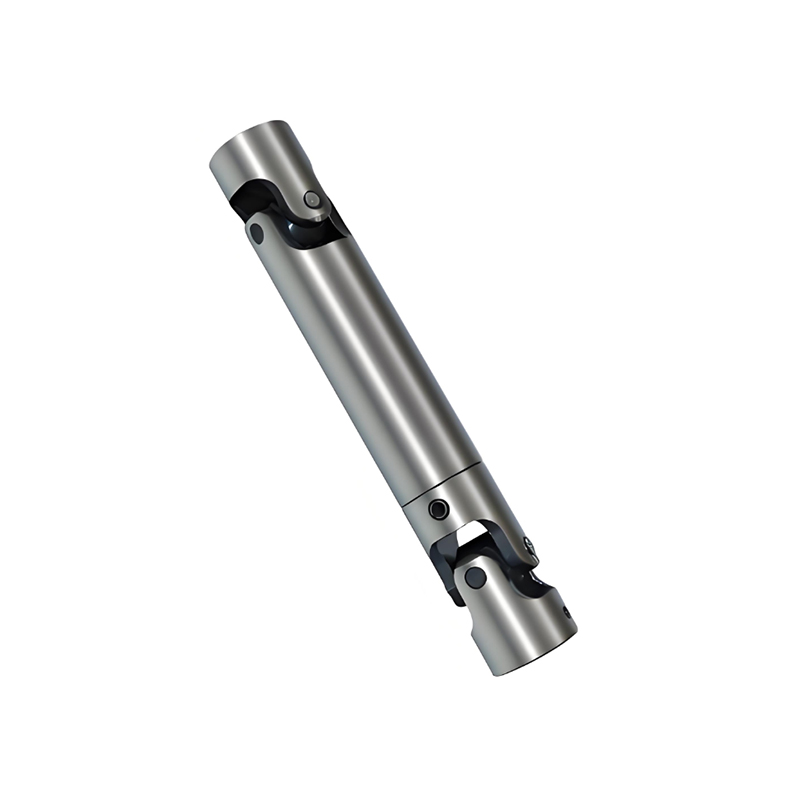

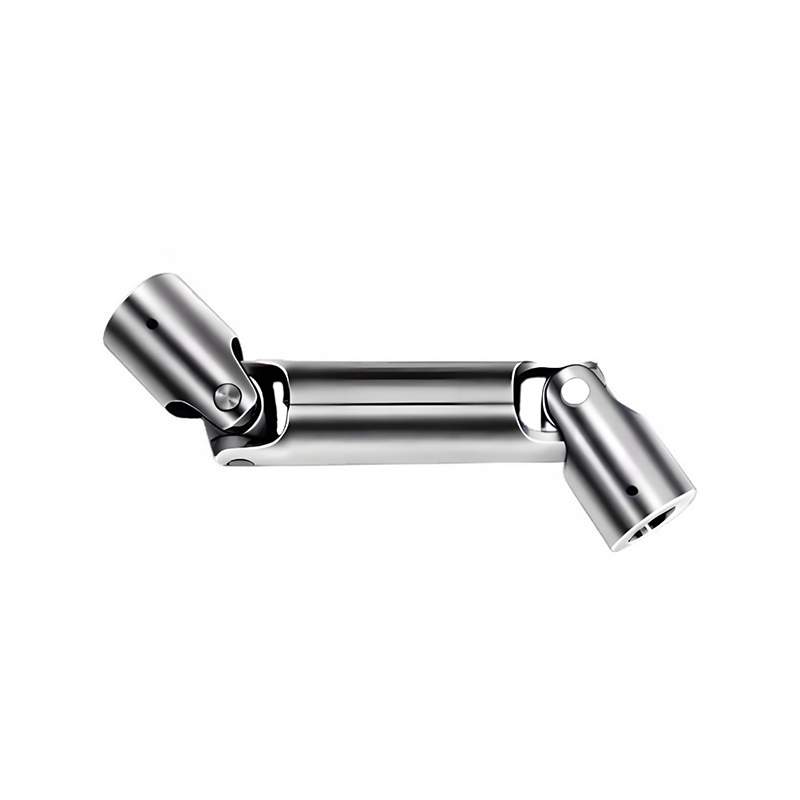

RSK-WS precizna univerzalna osovina Dvostruki prijenos zakretnog momenta pod velikim kutom

Mogućnost prijenosa zakretnog momenta pod velikim kutom

Izvanredna nosivost za velika opterećenja

Snažna kombinirana kompenzacija neusklađenosti

Visoka učinkovitost prijenosa

Precizna univerzalna osovina  (U-zglob) je visokokvalitetna mehanička spojka koja prenosi rotacijsku snagu između neporavnatih osovina, omogućavajući kretanje i različite kutove, obično se koristi u vozilima i strojevima za gladak, pouzdan prijenos okretnog momenta tamo gdje ravne veze nisu moguće, ima uske tolerancije, izdržljive materijale (kao što je kaljeni legirani čelik s igličastim ležajevima) i napredno brtvljenje za dugo vremena vijek trajanja i dosljednu izvedbu, za razliku od standardnih U-zglobova koji mogu imati varijacije brzine pod velikim kutovima.

Ključne karakteristike

Kompenzacija kuta: Spaja osovine pod ukrštenim, neparalelnim kutovima, ključnim za ovjese ili artikulaciju strojeva.

Visoka preciznost: Proizvedeno prema strogim tolerancijama za glatki rad, minimiziranje vibracija i gubitak snage, napominje Partsource i Belden Universal.

Izdržljive komponente: Koristi križeve od kaljenog legiranog čelika, toplinski obrađene igličaste ležajeve i robusne brtve za poboljšanu čvrstoću i raspodjelu podmazivanja, objašnjavaju Partsource i Belden Universal.

Zaštita od korozije: često sadrži zaštitne premaze (poput MICRO SHIELD™) za otpornost na hrđu, dodaje Partsource

Kako to radi (osnovni U-zglob)

Struktura: Skretnica (križ) u obliku slova X povezuje dva jarma (po jedan na svakoj osovini).

Kretanje: Križ omogućuje osovinama da se okreću, prenoseći rotaciju čak i pod kutom, poput kardana.

Potencijalna fluktuacija brzine: Jedan U-zglob može uzrokovati ubrzavanje i usporavanje izlazne osovine (brzina nije konstantna) ako je kut značajan, bilješke Wikipedia i WM Berg.

Precizno rješenje: Precizni spojevi minimiziraju ovu fluktuaciju, osiguravajući glatkiju isporuku snage u usporedbi sa standardnim, posebno u kritičnim primjenama

Uobičajene aplikacije

Automobili: Pogonska vratila u vozilima sa stražnjim pogonom (RWD) i pogonom na četiri kotača (4WD), povezuju prijenos s diferencijalima.

Industrijski strojevi: Povezivanje rotirajućih dijelova u automatizaciji, robotici i drugoj teškoj opremi gdje se kutovi mijenjaju

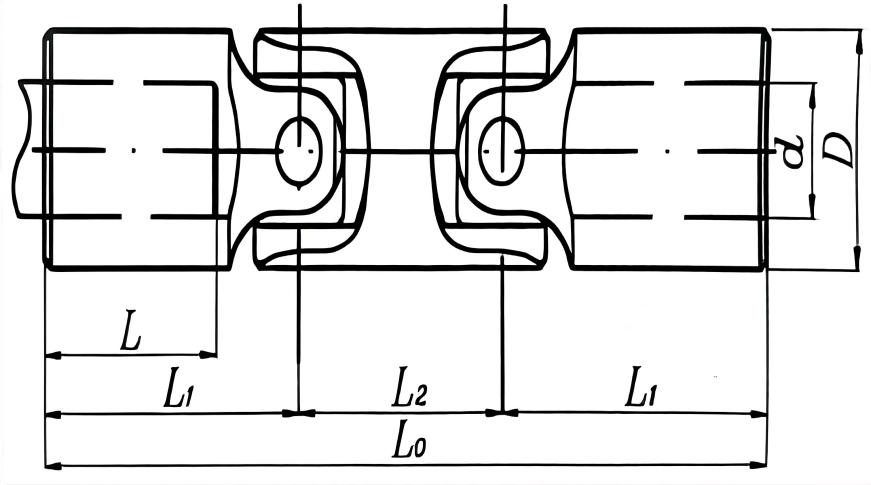

Spojka tipa RSK-WS tipično ima dvostruki univerzalni zglob za postizanje konstantnog ili gotovo konstantnog prijenosa brzine. Njegove glavne komponente uključuju:

Dva sklopa poprečnog vratila: osnovne komponente. Svaki sklop se sastoji od:

Križna osovina (pauk): kovana od legiranog čelika visoke čvrstoće, glavna je nosiva komponenta

Igličasti valjkasti ležajevi: ugrađeni na četiri rukavca poprečne osovine radi smanjenja trenja

Kapice/brtve ležaja: Osigurajte ležajeve i osigurajte zaštitu od prašine i vode

Dva jarma (jarmovi s prirubnicom ili zavareni jarmeni): spojite na sklopove poprečnog vratila

Jedno međuosovino (pogonsko vratilo): spaja jarmove na oba kraja preko žljebova ili prirubnica

Klizna klizna čahura (klizna cijev): značajka koja definira RSK-WS tip. Međuvratilo je obično dizajnirano s vanjskim žljebovima koji se zahvaćaju s unutarnjim žljebnim kliznim rukavcem. To omogućuje pogonskom vratilu aksijalno klizanje dok prenosi okretni moment, kompenzirajući aksijalni pomak uzrokovan toplinskim širenjem/stezanjem ili ugradnjom.

Klizni ležajevi ili spojnice za podmazivanje (Mazalice): Osigurajte podmazivanje sklopa klina.

Ključne karakteristike:

1. Mogućnost prijenosa zakretnog momenta pod velikim kutom:

Pojedinačni spoj može postići radni kut od 15° - 25° ili čak i više, pogodan za spajanje opreme s nekolinearnim osima ili opreme čiji se radni položaj mijenja.

2. Izvanredna nosivost za velika opterećenja:

Koristi legirani čelik visoke čvrstoće i igličaste valjkaste ležajeve velikih dimenzija. Njegova robusna konstrukcija čini ga jednim od najpouzdanijih mehaničkih rješenja za prijenos iznimno visokog momenta (do milijuna Newton-metara). Široko se koristi u metalurškim valjaonicama, rudarskim strojevima itd.

3. Snažna kombinirana kompenzacija neusklađenosti:

Kutna kompenzacija: Ostvareno preko poprečne artikulacije osovine.

Aksijalna kompenzacija: postiže aksijalno pomicanje na velikoj udaljenosti (do nekoliko stotina milimetara) kroz klizni rukavac, ključnu prednost WS tipa.

Radijalna kompenzacija: Posjeduje određeni stupanj prilagodljivosti.

4. Visoka učinkovitost prijenosa:

Pouzdana struktura, dug radni vijek:

Zreli dizajn sa svim nosivim dijelovima koji su metalni. Nudi dug radni vijek kada se pravilno održava.

Primarna polja primjene

WS tip je klasična spojka "Mainstay of Heavy Industry", pogodna za:

Metalurška industrija: Glavni i pomoćni pogoni za valjaonice čelika (blooming mlinovi, profilni mlinovi, pločasti mlinovi).

Podizanje i transport: Mehanizmi za podizanje kraka velikih lučkih dizalica, brodskih utovarivača/istovarivača.

Rudarski strojevi: Pogonski sustavi za bagere, drobilice, kuglične mlinove.

Građevinski strojevi: pogonski dijelovi velikih dizalica gusjeničara, strojevi za bušenje tunela.

Strojevi za papir, strojevi za brodske palube i druge primjene koje zahtijevaju prijenos pod velikim kutom i velikim zakretnim momentom.
