Name: RSK-SWC-WH Spojka propelerskog vratila Bez hoda Vrsta lemljenja koja se koristi u automobilskoj industriji
Rating: 5 (99 reviews)

Specifikacija

Kompenzira veliko kutno odstupanje

Kompaktan dizajn s velikim kapacitetom opterećenja

Visoka učinkovitost prijenosa

Visoka pouzdanost i relativno jednostavno održavanje

Prikladno za teške uvjete rada

Prilagođeno vašim zahtjevima

Prijave

Automobili: prijenos snage s mjenjača na diferencijal/kotače u vozilima sa stražnjim pogonom (RWD) ili pogonom na sva četiri kotača (4WD).

Poljoprivreda: Povezivanje motora traktora na priključke.

Industrijski: u teškim strojevima, pomorskim primjenama i inženjeringu postrojenja

Zglobni zglob/čahura: Omogućuje da se vratilo produži ili skrati prema potrebi, kompenzirajući aksijalno pomicanje.

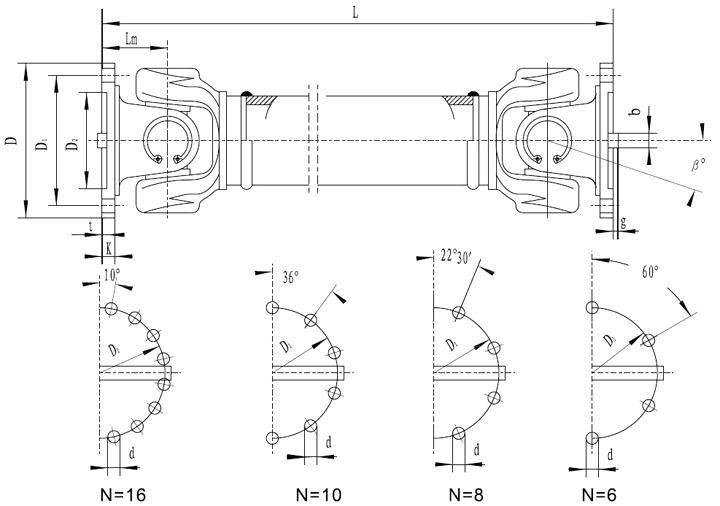

P/N	Taktički promjer D/mm	Nazivni zakretni moment Tn/kN.m	Moment zamora Tf/kN.m	Kutni misalig nment β/(。)	Dimenzija (mm)										Dinamički moment inercije I (kg·m2		Težina ( kg)
					Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	K	T	b (h9)	g	Lmin	Svakih 100 mm povećanja	Lmin	Svakih 100 mm povećanja
SWC100WH	100	1.25	0.63	≤25	243	84	57	60	55	6-9 (prikaz, stručni).	7	2.5	-	-	0.0039	0.00019	4.5	0.35
SWC120WH	120	2.5	1.25	≤25	307	102	75	70	65	8-11 (prikaz, ostalo).	8	2.5	-	-	0.0096	0.00044	7.7	0.55
SWC150WH	150	5	2.5	≤25	350	130	90	89	80	8-13 (prikaz, ostalo).	10	3	-	-	0.0317	0.00157	18	0.85
SWC180WH	180	12.5	6.3	≤25	480	155	105	114	110	8-17 (prikaz, ostalo). (prikaz, ostalo).	17	5	-	-	0.1500	0.0070	48	2.5
SWC225WH	225	40	20	≤15	520	196	135	152	120	8-17 (prikaz, ostalo). (prikaz, ostalo).	20	5	32	9.0	0.3650	0.0234	78	4.9
SWC250WH	250	63	31.5	≤15	620	218	150	168	140	8-19 (prikaz, ostalo).	25	6	40	12.5	0.8470	0.0277	124	5.3
SWC285WH	285	90	45	≤15	720	245	170	194	160	8-21 (prikaz, ostalo).	27	7	40	15.0	1.7560	0.0510	185	6.3
SWC315WH	315	125	63	≤15	805	280	185	219	180	10-23 (prikaz, ostalo). (prikaz, ostalo).	32	8	40	15.0	2.8930	0.0795	262	8.0
SWC350WH	350	180	90	≤15	875	310	210	267	194	10-23 (prikaz, ostalo). (prikaz, ostalo).	35	8	50	16.0	5.0130	0.2219	374	15.0
SWC390BH	390	250	125	≤15	955	345	235	267	215	10-25 (prikaz, ostalo).	40	8	70	18.0	8.4060	0.2219	506	15.0
SWC440BH	440	355	180	≤15	1155	390	255	325	260	16-28 (prikaz, stručni).	42	10	80	20.0	15.790	0.4744	790	21.7
SWC490BH	490	500	250	≤15	1205	435	275	325	270	16-31 (prikaz, ostalo).	47	12	90	22.5	26.540	0.4744	1014	21.7
SWC550BH	550	710	355	≤15	1355	492	320	426	305	16-31 (prikaz, ostalo).	50	12	100	22.5	48.320	1.3570	1526	34
