Name: RSK-SWC CH Duga teleskopska kardanska spojka Vrsta lemljenja Visoka učinkovitost prijenosa
Rating: 5 (99 reviews)

Specifikacija

Kompenzira veliko kutno odstupanje

Kompaktan dizajn s velikim kapacitetom opterećenja

Visoka učinkovitost prijenosa

Visoka pouzdanost i relativno jednostavno održavanje

Prikladno za teške uvjete rada

U praktičnim primjenama, oni se klasificiraju u tipove za teške, srednje uvjete, lake uvjete i male tipove na temelju veličine prenesenog momenta. Univerzalne spojke za teške uvjete rada obično se koriste u metalurškim strojevima, teškim strojevima, naftnim strojevima, građevinskim strojevima, strojevima za podizanje i transport itd. Univerzalne spojke za srednje i lake uvjete rada često se koriste u vozilima kao što su automobili i lokomotive, kao i u lakim industrijskim strojevima. Male univerzalne spojke prvenstveno se koriste za prijenos gibanja, obično u preciznim strojevima i upravljačkim mehanizmima.

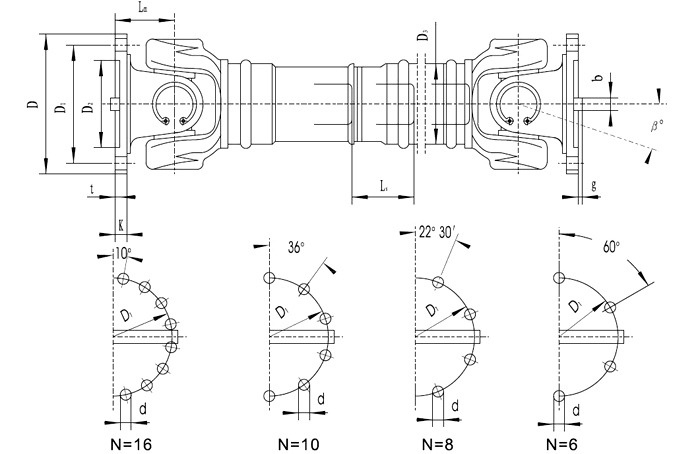

P/N	Taktički promjer D/mm	Nazivni zakretni moment Tn/kN.m	Moment zamora Tf/kN.m	Kutno odstupanje ment β/(。)	尺寸Dimenzija (mm)										Aksijalni pomak Ls/mm	Dinamički moment inercije I (kg·m2)		Težina ( kg)
					Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	K	T	b (h9)	g		Lmin	Svakih 100 mm povećanja	Lmin	Svakih 100 mm povećanja
SWC180CH1	180	12.5	6.3	≤25	925	155	105	114	110	8-17 (prikaz, ostalo). (prikaz, ostalo).	17	5	-	-	200	0.181	0.0070	74	2.8
SWC180CH2					1425										700	0.216		104
SWC225CH1	225	40	20	≤15	1020	196	135	152	120	8-17 (prikaz, ostalo). (prikaz, ostalo).	20	5	32	9.0	220	0.561	0.0234	132	4.9
SWC225CH2					1500										700	0.674		182
SWC250CH1	250	63	31.5	≤15	1215	218	150	168	140	8-19 (prikaz, ostalo).	25	6	40	12.5	300	1.016	0.0277	190	5.3
SWC250CH2					1615										700	1.127		235
SWC285CH1	285	90	45	≤15	1475	245	170	194	160	8-21 (prikaz, ostalo).	27	7	40	15.0	400	2.156	0.0510	300	6.3
SWC285CH2					1875										800	2.360		358
SWC315CH1	315	125	63	≤15	1600	280	185	219	180	10-23 (prikaz, ostalo). (prikaz, stručni).	32	8	40	15.0	400	3.812	0.0795	434	8.0
SWC315CH2					2000										800	4.150		514
SWC350CH1	350	180	90	≤15	1715	310	210	267	194	10-23 (prikaz, ostalo). (prikaz, stručni).	35	8	50	16.0	400	7.663	0.2219	672	15.0
SWC350CH2					2115										800	8.551		823
SWC390CH1	390	250	125	≤15	1845	345	235	267	215	10-25 (prikaz, stručni).	40	8	70	18.0	400	12.730	0.2219	817	15.0
SWC390CH2					2245										800	13.617		964
SWC440CH1	440	355	180	≤15	2110	390	255	325	260	16-28 (prikaz, stručni).	42	10	80	20	400	22.540	0.4744	1312	21.7
SWC440CH2					2510										800	24.430		1537
SWC490CH1	490	500	250	≤15	2220	435	275	325	270	16-31 (prikaz, ostalo). (prikaz, ostalo).	47	12	90	22.5	400	33.970	0.4744	1554	21.7
SWC490CH2					2620										800	35.870		1779
SWC550CH1	550	710	355	≤15	2585	492	320	426	305	16-31 (prikaz, ostalo). (prikaz, ostalo).	50	12	100	22.5	500	72.790	1.3570	2585	34
SWC550CH2					3085										1000	79.570		3045
