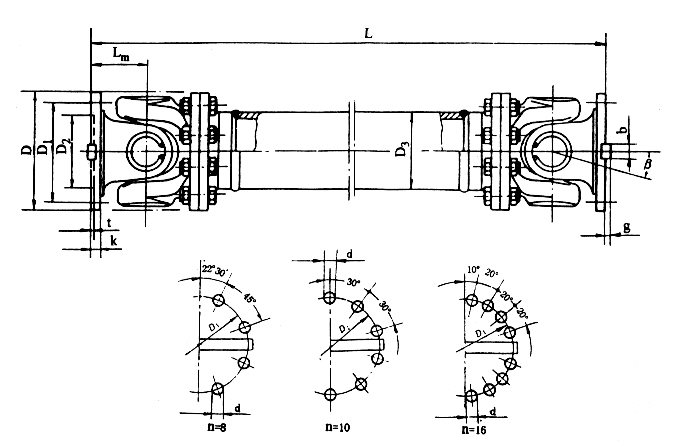

RSK-SWC-WF velika bez teleskopske prirubnice U-spoj spojnice visoke kvalitete

Kompenzira veliko kutno odstupanje

Kompaktan dizajn s velikim kapacitetom opterećenja

Visoka učinkovitost prijenosa

Visoka pouzdanost i relativno jednostavno održavanje

Prikladno za teške uvjete rada

Prilagođeno vašim zahtjevima

U praktičnim primjenama, oni se klasificiraju u tipove za teške, srednje uvjete, lake uvjete i male tipove na temelju veličine prenesenog momenta. Univerzalne spojke za teške uvjete rada obično se koriste u metalurškim strojevima, teškim strojevima, naftnim strojevima, građevinskim strojevima, strojevima za dizanje i transport, itd. Univerzalne spojke za srednje i lake uvjete rada često se koriste u vozilima kao što su automobili i lokomotive, kao i u lakim industrijskim strojevima. Male univerzalne spojke prvenstveno se koriste za prijenos gibanja, obično u preciznim strojevima i upravljačkim mehanizmima.

U-zglob (također poznat kao kardanski zglob, Hookeov zglob ili univerzalni zglob) temeljna je komponenta koja se široko koristi u mehaničkim pogonskim sustavima. Njegova primarna funkcija je spajanje dviju osovina čije osi nisu kolinearne i prijenos zakretnog momenta i rotacijskog gibanja između njih. Njegovo načelo rada temelji se na sfernom mehanizmu povezivanja, dopuštajući povezanim osovinama da formiraju određeni uključeni kut (obično do 15°-20°) unutar ravnine i kompenzira manje aksijalne, radijalne i kutne neusklađenosti.

Ključne funkcije

Prijenos snage: Prenosi rotacijsku silu od izvora energije do pogonske komponente.

Kompenzacija neusklađenosti: Omogućuje prijenos snage između osovina pod različitim kutovima ili pomacima, što je ključno za ovjes vozila ili industrijske strojeve.

Fleksibilnost: prilagođava promjene udaljenosti i kuta dok se komponente pomiču, poput kotača koji se pomiču preko neravnina.

Glavne komponente

Cijev osovine: glavno tijelo, često šuplje za snagu i lakoću.

Univerzalni spojevi (U-spojovi): Zglobovi u obliku križa s poklopcima ležaja koji omogućuju savijanje u više ravnina.

Vilice s prirubnicom: Spojite krajeve osovine s drugim dijelovima (motor, mjenjač, kotači)

Prijave

Automobili: prijenos snage s mjenjača na diferencijal/kotače u vozilima sa stražnjim pogonom (RWD) ili pogonom na sva četiri kotača (4WD).

Poljoprivreda: Povezivanje motora traktora na priključke.

Industrijski: u teškim strojevima, pomorskim primjenama i inženjeringu postrojenja

Zglobni zglob/čahura: Omogućuje produljenje ili skraćivanje osovine prema potrebi, kompenzirajući aksijalno pomicanje.
