RSK Grid spojnice Upute za ugradnju

Izvedba spojnica ovisi uvelike o tome kako instalirate i održavate. Rešetke su spojnice dizajnirane za rad u vodoravnom ili okomitom položaju bez modifikacija.

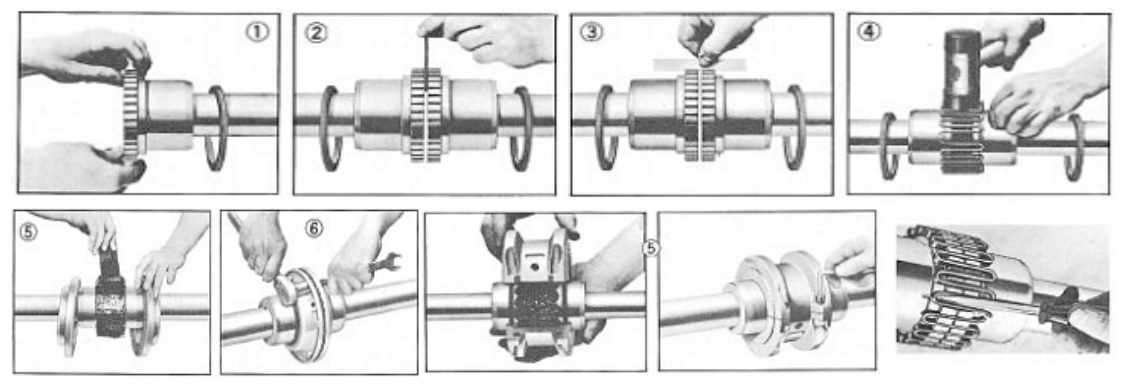

1. Montirajte brtve i glavčine
Očistite sve metalne dijelove nezapaljivim otapalom i provjerite ima li glavčina, osovina i utora za utore. Lagano premažite brtve mašću i stavite ih na osovine prije montiranja glavčina. Montirajte glavčine na odgovarajuće osovine tako da je površina glavčine u ravnini s krajevima osovina, osim ako nije drugačije naznačeno. Zategnite vijke kada je namješten.

2. Razmak i kutno poravnanje

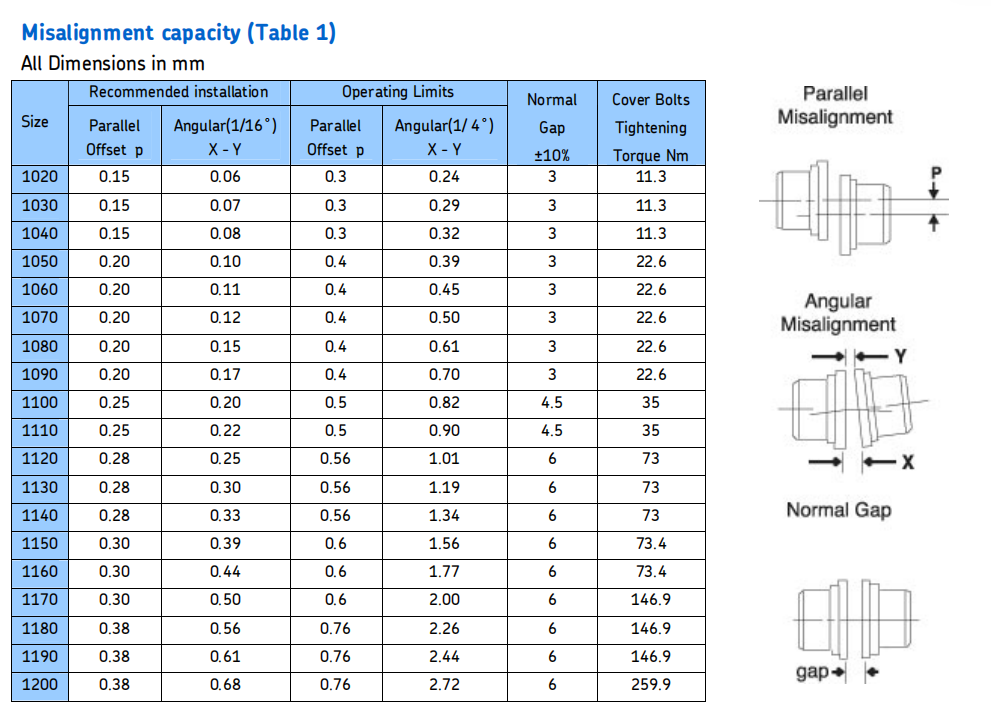

Koristeći odstojnu šipku jednake debljine razmaku navedenom u tablici 1. Umetnite šipku kao što je prikazano na slici na istu dubinu u intervalima od 90° i izmjerite razmak između šipke i prednje strane glavčine pomoću pipa. Razlika u minimalnim i maksimalnim mjerenjima ne smije prelaziti kutne granice navedene u tablici 1

3.Offset poravnanje
Poravnajte tako da ravni rub leži pravokutno (ili unutar granica navedenih u tablici 2) na obje glavčine i također u intervalima od 90°. Razmak ne smije premašiti ograničenja instalacija paralelnog pomaka navedena u tablici 1. Zategnite sve vijke temelja i ponovite korake 2 i 3. Ponovno poravnajte spojku ako je potrebno.

4. Umetnite rešetku
Napunite razmak i utore s navedenim mazivom prije umetanja rešetke. Popravite rešetku u istom smjeru; ovo će osigurati ispravan kontakt rešetke s nerotirajućim klinom u polovicama poklopca. Lagano raširite rešetku da prijeđe preko zubaca spojke i sjedišta mekim čekićem.

5. Zapakirajte s poklopcima za podmazivanje i sastavljanje
Napunite prostore između i oko rešetke što je više moguće maziva i obrišite višak u ravnini s vrhom rešetke. Postavite brtve na glavčine tako da budu poravnate s utorima na poklopcu. Postavite brtve na prirubnicu donje polovice poklopca i sastavite poklopce tako da oznake podudaranja budu na istoj strani. Gurnite brtve dok se ne zaustave uz brtve i pričvrstite polovice poklopca pričvrsnim elementima, zategnite momentom navedenim u tablici. Pazite da brtve ostanu na mjestu tijekom zatezanja spojnih elemenata.
