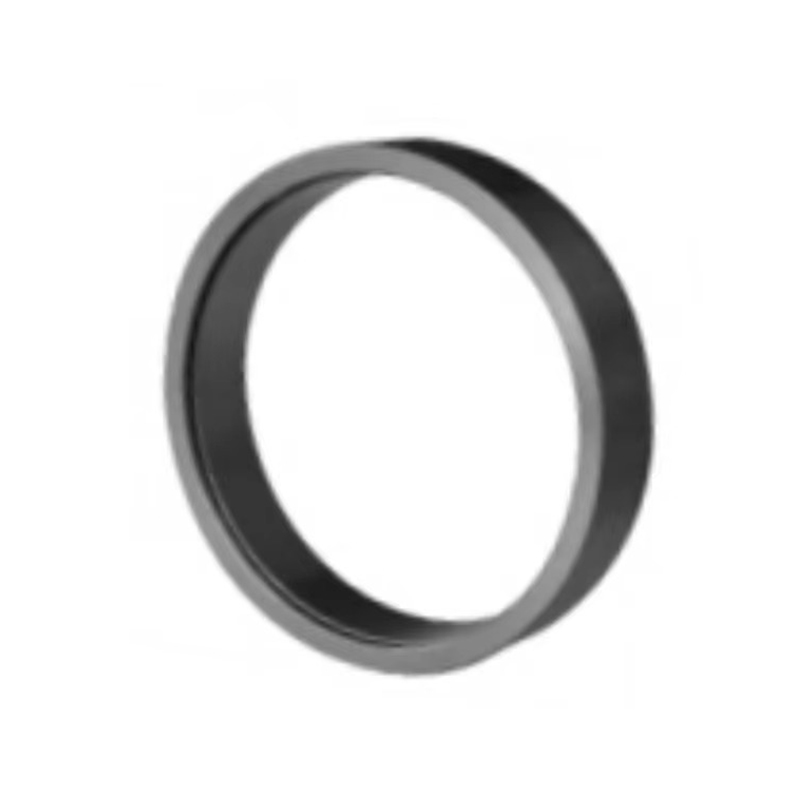

Name: RSK-Z1 ekspanziona čahura velike nosivosti s dizajnom protiv labavljenja koji se lako rastavlja i čeličnim utorom za klin
Rating: 5 (99 reviews)

Specifikacija

Veličina (mm)	Dimenzije (mm)	Nazivno opterećenje		Kontaktni tlak (MPa)		Težina (približno kg)
Veličina (mm)	L1	Aksijalno (kN)	Zakretni moment (N·m)	Osovina (MPa)	Čvorište (MPa)	Težina (približno kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36×42×7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Veličina (mm)	Dimenzije (mm)	Nazivno opterećenje		Kontaktni tlak (MPa)		Težina (približno kg)
Veličina (mm)	L1	Aksijalno (kN)	Zakretni moment (N·m)	Osovina (MPa)	Čvorište (MPa)	Težina (približno kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Opis

Z1 ekspanziona čahura visokog kapaciteta nosivosti je uređaj za zaključavanje osovine i glavčine dizajniran za prijenos momenta trenja bez zazora. Ova vrsta elementa za zaključavanje eliminira potrebu za tradicionalnim interferentnim spojevima ili spojevima samo utorom pomoću mehaničkog proširenja za postizanje sigurnog i preciznog prijenosa okretnog momenta između komponenti vratila i glavčine.

Ovaj model Z1 posebno je dizajniran za aplikacije s velikim okretnim momentom i velikim opterećenjem, a odlikuje se lakom demontažom, strukturom protiv labavljenja i čeličnim utorima koji se mogu strojno obraditi, što ga čini prikladnim za OEM prilagodbu i zahtjevnu industrijsku upotrebu.

Ključne značajke i prednosti
1. Kapacitet prijenosa velikog opterećenja
Z1 ekspanziona čahura dizajnirana je da izdrži ekstremno velike radijalne i aksijalne sile, kao i momentna opterećenja, idealna za pogonske sklopove za teške uvjete rada.

2. Frikcijsko zaključavanje s nultim zazorom
Stvaranjem snažnog površinskog pritiska između osovine i glavčine, ekspanziona čahura osigurava ravnomjeran prijenos okretnog momenta bez relativnog pomicanja ili zazora, poboljšavajući mehaničku stabilnost i dugovječnost sustava.

3. Jednostavno rastavljanje i mogućnost ponovne upotrebe
Integrirana konusna geometrija prstena i uklonjivi pričvršćivači omogućuju brzo sastavljanje i rastavljanje bez oštećenja osovine ili glavčine—posebno korisno za sustave koji zahtijevaju intenzivno održavanje.

4. Mehanički dizajn protiv labavljenja
Napravljen sa samozaključavajućim vijcima, geometrijom otpornom na vibracije i ravnomjernom raspodjelom naprezanja, ovaj rukavac smanjuje rizik od nenamjernog otpuštanja čak i pod udarnim opterećenjem ili dinamičkim okretnim momentom.

5. Integrirani ili opcijski čelični utor za ključ
Dok sama čahura nudi pouzdano zaključavanje trenjem, ona također podržava strojno obrađene utore za ključeve za dodatnu sigurnost ili poravnanje u sustavima s velikim udarima ili kritičnim opterećenjem. Žlijeb za ključ može se strojno obraditi prema specifikacijama kupca.

6. Prilagođena strojna obrada i OEM podrška
Sve površine i unutarnje dimenzije mogu se strojno obraditi po narudžbi kako bi odgovarale određenim tolerancijama osovine/glavčine, a rukavac se može proizvesti u skladu s tehničkim crtežima koje je dostavio klijent ili proračunima opterećenja.

7. Otpornost na koroziju i završna obrada površine
Dostupan s crnim oksidnim premazom, pocinčavanjem ili fosfatiranjem za zaštitu od degradacije okoliša i produljenje radnog vijeka.

Tipične primjene
Z1 ekspanziona čahura naširoko se koristi u mehaničkim sustavima gdje su kritični sigurni spojevi osovine i glavčine bez zazora. Uobičajene primjene uključuju:

Industrijski mjenjači i reduktori brzine
Osigurava čvrste i pouzdane spojeve zupčanika i osovine s velikim izlaznim momentom.

Transportne trake i pogoni za teške uvjete rada
Učinkovito prenosi opterećenje između rotirajućih elemenata bez klizanja ključa.

Vjetroturbine i energetska oprema
Koristi se u pogonskim sustavima gdje su bitne aksijalne sile, povratna opterećenja i dugoročna pouzdanost.

Strojevi za rudarstvo, metalurgiju i proizvodnju cementa
Dizajniran za otpornost na teške vibracije i udarna opterećenja u sustavima za rukovanje materijalom.

Rotirajuća oprema i ispitna oprema
Omogućuje fleksibilno rastavljanje i precizno poravnanje osovine tijekom čestog održavanja.
Z1 ekspanziona čahura visoke nosivosti nudi pouzdano, precizno rješenje koje je jednostavno za održavanje za spojeve osovine i glavčine visokih performansi u zahtjevnim industrijskim sustavima. Sa svojom strukturom protiv labavljenja, lakim rastavljanjem i podrškom za OEM strojnu obradu i integraciju utora za ključeve, zadovoljava rigorozne potrebe modernog strojarstva.
