Name: RSK Tvornička standardna zmijolika opružna rešetkasta spojka za prijenos snage
Rating: 5 (99 reviews)

Specifikacija

To je jednostavna i isplativa spojka za primjene s velikim momentom

Otpornost na udarce, prigušivanje vibracija i prilagodljivost različitim opterećenjima pružaju poboljšanu zaštitu opreme

Brzo postavljanje i uklanjanje štedi vrijeme i trud

Izuzetno dug vijek trajanja

Jednostavna struktura i jednostavno održavanje

Niski zahtjevi za instalaciju i širok izbor dizajna

Zahtjevi točnosti ugradnje za zmijolike opružne rešetkaste spojnice niži su od onih za opće spojnice

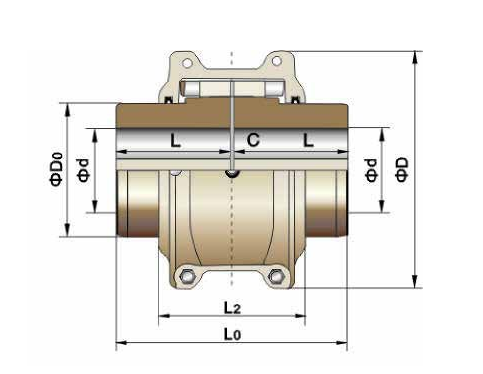

Model	Nazivni zakretni moment/ Tn N. M	Dopuštena brzina/N broj okretaja u minuti	Maksimalni otvor na osovini L mm	Aksijalna duljina L mm	Duljina L0 mm	L2 mm	D mm	D0 mm	Prostor C mm	Težina (bez rupe) kg	Moment inercijeI Kg.m2	Punjenje za ulje kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Opis

To je jednostavna i isplativa spojka za primjene s velikim momentom.

Jiangsu RSK zmijolika opružna rešetkasta spojka kombinira kapacitet velikog zakretnog momenta zupčastih spojnica s fleksibilnošću elastičnih spojnica, što je čini jednostavnijom i idealnijom opcijom među spojnicama za srednje i teške uvjete rada. Njegov dizajn koji se brzo rastavlja u potpunosti eliminira poteškoće pri postavljanju i uklanjanju, nudeći ekonomičnije i pouzdanije rješenje za spajanje.

Otpornost na udarce, prigušivanje vibracija i prilagodljivost različitim opterećenjima pružaju poboljšanu zaštitu opreme.

Površine zuba RSK zmijolike opružne rešetkaste spojke sastavljene su od višestrukih zakrivljenih površina, koje dopuštaju da kontaktna površina varira u skladu s promjenama opterećenja. Ovaj dizajn omogućuje spojnici da bolje podnese udare opterećenja i promjenjiva opterećenja, osiguravajući veću sigurnost tijekom pokretanja ili pod nejednakim uvjetima opterećenja. Štoviše, fleksibilni prijenos opruge apsorbira značajnu količinu vibracijskih sila. Njegov učinak prigušivanja smanjuje udarne vibracije za više od 36%, što ga čini pravim filtrom za udarce i vibracije za sustave prijenosa snage.

Brzo postavljanje i uklanjanje štedi vrijeme i trud.

S ciljem rješavanja poteškoća i neučinkovitosti u instalaciji i demontaži spojki, RSK je razvio potpuno novu brzo-rastavljivu spojku. Usvaja sučelje sužene površine i koristi nekoliko vijaka visoke čvrstoće na čeonoj plohi za primjenu sile, postižući učinak širenja i spajanja. Ovaj dizajn omogućuje slobodnu montažu tijekom ugradnje, istovremeno pružajući performanse interferentne fit, štedeći preko 70% vremena u usporedbi s tradicionalnim interferencijskim proizvodima.

Izuzetno dug vijek trajanja.

Konusna opruga proizvedena je od legiranog čelika visoke čvrstoće i podvrgnuta je strogom postupku toplinske obrade kako bi se postigla vrhunska krutost i fleksibilnost. Površina opruge je precizno pjeskarena kako bi se stisnula molekularna struktura površinskog sloja, što rezultira povećanom otpornošću na habanje i produljenim vijekom trajanja.

Jednostavna struktura i jednostavno održavanje.

Niski zahtjevi za instalaciju i širok izbor dizajna.

Zahtjevi za točnost ugradnje za zmijolike opružne rešetkaste spojnice niži su od onih za opće spojnice. Opruga se može slobodno ljuljati unutar utora zubaca poluspojnice, dopuštajući značajna radijalna, kutna i aksijalna odstupanja između dviju osovina. Sve dok su ta odstupanja unutar određenog raspona, neće utjecati na performanse prijenosa snage, niti će stvarati buku ili ugroziti životni vijek.
