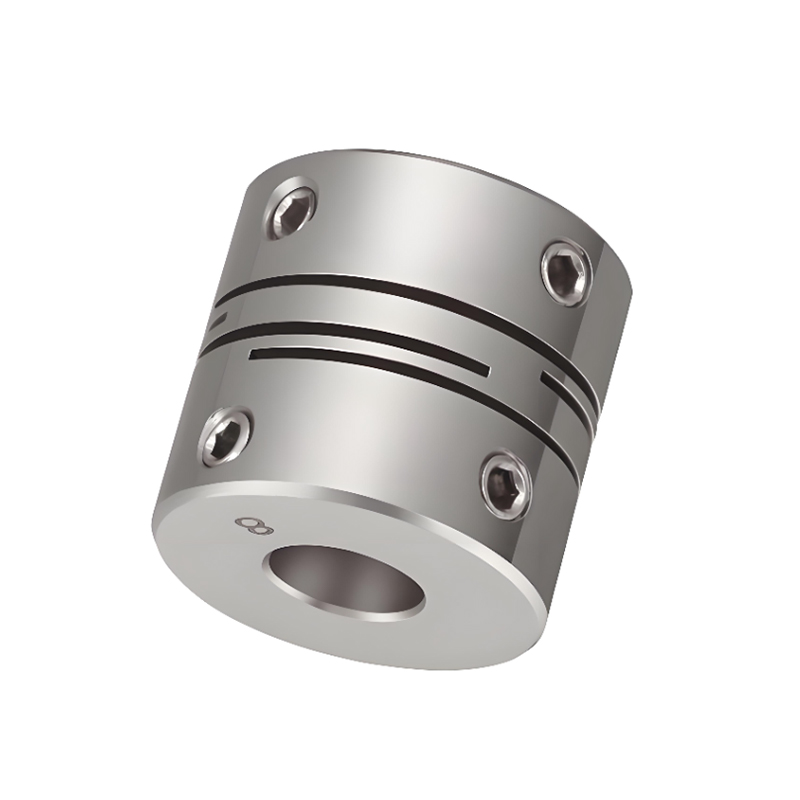

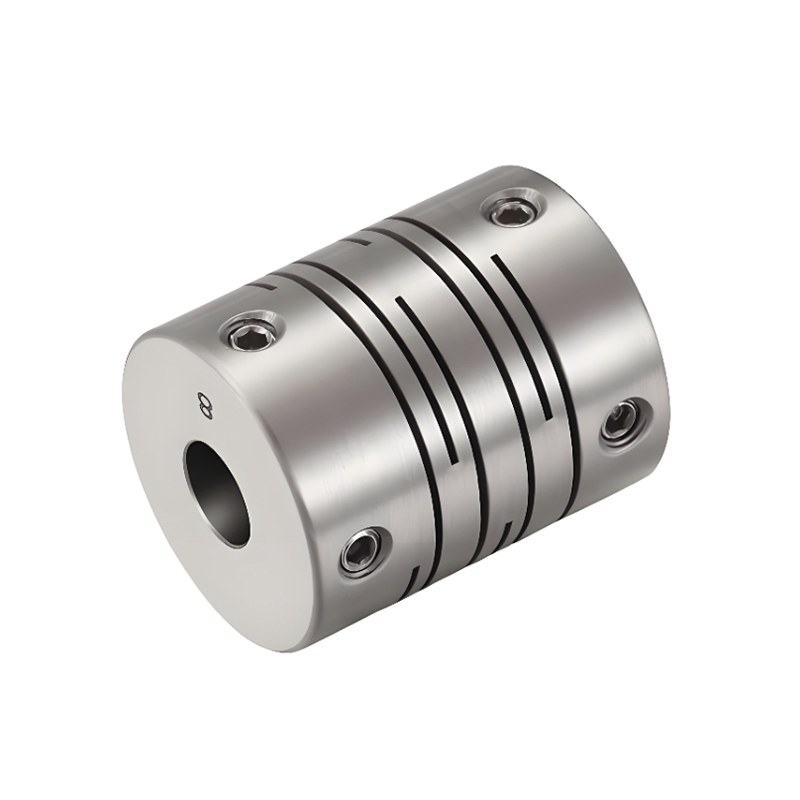

RSK-CPPG od nehrđajućeg čelika visoke čvrstoće Paralelna linija Osovinska spojka Pozicioniranje Vijka

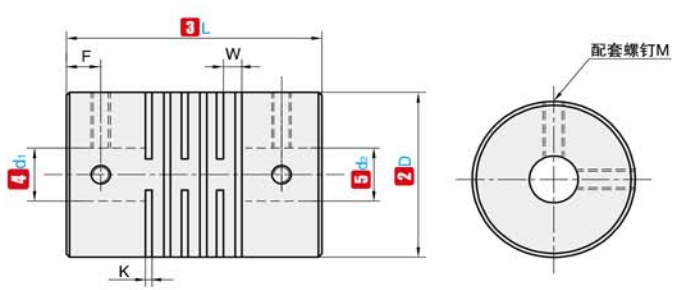

Kodno ime

D

L

Standardni unutarnji promjer (mm)

K

W

F

M

Moment zatezanja (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9        10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Napomena: Unutarnje rupe na oba kraja spojke mogu se slobodno kombinirati s minimalnim i najvećim unutarnjim promjerom. Veličine unutarnjeg promjera označene u tablici služe samo kao referenca. Promjer rupe koji zahtijeva kupac također je samo za referencu. Za promjer rupe koji zahtijeva kupac, molimo kontaktirajte nas.

Kodno ime

D

L

Nazivni zakretni moment (N.m)

Dopusti pomak (mm)

Dopusti nagib (∠°)

Dopusti aksijalno odstupanje (mm)

Dopusti RPM

Statička torzijska krutost (N.m/rad)

Moment inercije (N.m)

Težina (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Napomena: Gornji inercijski moment i tehnički parametri mjereni su standardom najvećeg otvora blende. Maksimalna nazivna vrijednost zakretnog momenta povezana je s trajnosti same spojke. Što je veći vanjski promjer, to je veća sila, a što je manji vanjski promjer, to je veća dopuštena brzina.
