Name: RSK zmijolika opružna rešetka Spojna školjka aksijalne vrste ugradnje
Rating: 5 (99 reviews)

Specifikacija

To je jednostavna i isplativa spojka za primjene s velikim momentom

Otpornost na udarce, prigušivanje vibracija i prilagodljivost različitim opterećenjima pružaju poboljšanu zaštitu opreme

Brzo postavljanje i uklanjanje štedi vrijeme i trud

Izuzetno dug vijek trajanja

Jednostavna struktura i jednostavno održavanje

Niski zahtjevi za instalaciju i širok izbor dizajna

Zahtjevi točnosti ugradnje za zmijolike opružne rešetkaste spojnice niži su od onih za opće spojnice

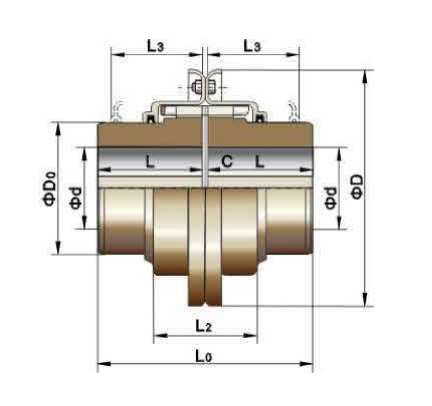

Model	Nazivni moment/Tn N. M	Dopuštena brzina/N broj okretaja u minuti	Maksimalni otvor na osovini L mm	Aksijalna duljina L mm	Duljina L0 mm	L2 mm	D mm	D0 mm	Razmaknica C mm	Težina (bez rupe) kg	Naboj ulja kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Opis

To je jednostavna i isplativa spojka za primjene s velikim momentom.

Jiangsu RSK zmijolika opružna rešetkasta spojka kombinira kapacitet velikog zakretnog momenta zupčastih spojnica s fleksibilnošću elastičnih spojnica, što je čini jednostavnijom i idealnijom opcijom među spojnicama za srednje i teške uvjete rada. Njegov dizajn koji se brzo rastavlja u potpunosti eliminira poteškoće pri postavljanju i uklanjanju, nudeći ekonomičnije i pouzdanije rješenje za spajanje.

Otpornost na udarce, prigušivanje vibracija i prilagodljivost različitim opterećenjima pružaju poboljšanu zaštitu opreme.

Površine zuba RSK zmijolike opružne rešetkaste spojke sastavljene su od višestrukih zakrivljenih površina, koje dopuštaju da kontaktna površina varira u skladu s promjenama opterećenja. Ovaj dizajn omogućuje spojnici da bolje podnese udare opterećenja i promjenjiva opterećenja, osiguravajući veću sigurnost tijekom pokretanja ili pod nejednakim uvjetima opterećenja. Štoviše, fleksibilni prijenos opruge apsorbira značajnu količinu vibracijskih sila. Njegov učinak prigušivanja smanjuje udarne vibracije za više od 36%, što ga čini pravim filtrom za udarce i vibracije za sustave prijenosa snage.

Brzo postavljanje i uklanjanje štedi vrijeme i trud.

S ciljem rješavanja poteškoća i neučinkovitosti u instalaciji i demontaži spojki, RSK je razvio potpuno novu brzo-rastavljivu spojku. Usvaja sučelje sužene površine i koristi nekoliko vijaka visoke čvrstoće na čeonoj plohi za primjenu sile, postižući učinak širenja i spajanja. Ovaj dizajn omogućuje slobodnu montažu tijekom ugradnje, istovremeno pružajući performanse interferentne fit, štedeći preko 70% vremena u usporedbi s tradicionalnim interferencijskim proizvodima.

Izuzetno dug vijek trajanja.

Konusna opruga proizvedena je od legiranog čelika visoke čvrstoće i podvrgnuta je strogom postupku toplinske obrade kako bi se postigla vrhunska krutost i fleksibilnost. Površina opruge je precizno pjeskarena kako bi se stisnula molekularna struktura površinskog sloja, što rezultira povećanom otpornošću na habanje i produljenim vijekom trajanja.

Jednostavna struktura i jednostavno održavanje.

Niski zahtjevi za instalaciju i širok izbor dizajna.

Zahtjevi za točnost ugradnje za zmijolike opružne rešetkaste spojnice niži su od onih za opće spojnice. Opruga se može slobodno ljuljati unutar utora zubaca poluspojnice, dopuštajući značajna radijalna, kutna i aksijalna odstupanja između dviju osovina. Sve dok su ta odstupanja unutar određenog raspona, neće utjecati na performanse prijenosa snage, niti će stvarati buku ili ugroziti životni vijek.
