RSK-BHJF visokostabilne univerzalne spojke zglobova konstantne brzine za OEM prešu s valjcima
- Specifikacija
- Opis
Specifikacija
Radni kut≤5°
Dopušteno širenje 20~±50
Povezivanje s glavčinom prirubnice
Osnovne specifikacije
| Vrsta | Nominalni Zakretni moment (N · m) | Umor Zakretni moment (N·m) | Dopušteni rad Kut a | Proširenje △ | moment inercije |
| BHJ225F | 24800 | 9000 | 5° | 20 -30 | 0.454 |
| BHJ250F | 37500 | 13700 | 5° | 25 -35 | 0.795 |
| BHJ285F | 44000 | 16000 | 5° | 20 -40 | 1.01 |
| BHJ300F | 58000 | 21000 | 5° | 20 -40 | 1.22 |
| BHJ315F | 80000 | 31000 | 5° | 30 -40 | 1.57 |
| BHJ350F | 110000 | 44000 | 5° | 30 -40 | 2.295 |
| BHJ390F | 150000 | 66500 | 5° | 30 -45 | 4.225 |
| BHJ440F | 210000 | 84000 | 5° | 30 - 50 | 7.8 |
| BHJ490F | 269000 | 110000 | 5° | 40 -60 | 12.4 |
| BHJ550F | 450000 | 180000 | 5° | 40 -60 | 18.75 |
| BHJ620F | 625000 | 250000 | 5° | 50 -70 | 32.25 |

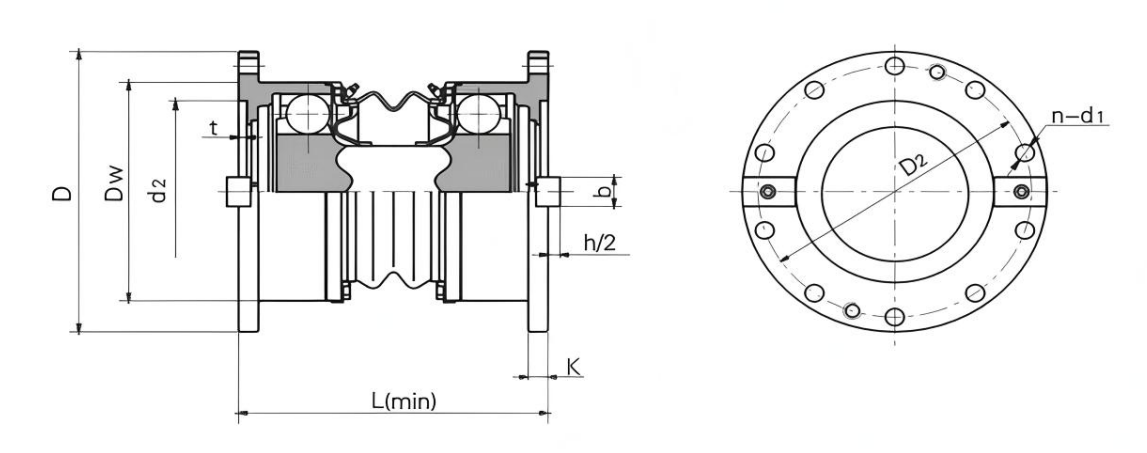

Glavne dimenzije
| Vrsta | Dw | D | K | d₂ | t |
| b | h/2 | n-d₁ | L (min) |
| BHJ225F | 160 | 225 | 20 | 135 0.10 | 4 | 196 | 32 | 9 | 8-17 (prikaz, ostalo). | 280 |
| BHJ250F | 180 | 250 | 25 | 150 0.10 | 5 | 218 | 40 | 12.5 | 8-19 (prikaz, ostalo). | 320 |
| BHJ285F | 200 | 285 | 27 | 170 0.10 | 6 | 245 | 40 | 15 | 8-21 (prikaz, ostalo). | 370 |
| BHJ300F | 220 | 300 | 30 | 195 0.115 | 6 | 265 | 40 | 12.5 | 10-19 (prikaz, ostalo). (prikaz, ostalo). | 380 |
| BHJ315F | 240 | 315 | 32 | 205 0.115 | 7 | 280 | 40 | 15 | 10-19 (prikaz, ostalo). (prikaz, ostalo). | 400 |
| BHJ350F | 260 | 350 | 35 | 210 0.115 | 7 | 310 | 50 | 16 | 8-23 (prikaz, ostalo). | 430 |
| BHJ390F | 300 | 390 | 40 | 235 0.115 | 7 | 345 | 70 | 18 | 8-25 (prikaz, ostalo). | 480 |
| BHJ440F | 330 | 440 | 42 | 255 0.13 | 9 | 390 | 80 | 20 | 10-28 (prikaz, stručni). | 520 |
| BHJ490F | 370 | 490 | 47 | 275 0.13 | 11 | 435 | 90 | 22.5 | 10-31 (prikaz, stručni). (prikaz, stručni). | 550 |
| BHJ550F | 430 | 550 | 50 | 320 0.14 | 11 | 492 | 100 | 22.5 | 10-31 (prikaz, stručni). (prikaz, stručni). | 580 |
| BHJ620F | 480 | 620 | 55 | 380 0.14 | 11 | 555 | 100 | 25 | 10-37 (prikaz, stručni). | 630 |
Karakteristike i upotreba
- Ovaj proizvod je prikladan za vožnju na kratkom kraju osovine i malom radnom kutu. Može zamijeniti Hooke spojnicu.
- Uglavnom se koristi za pogon naftnih i metalurških strojeva.
Simbolizirajući primjer: BHJ225F1000
BHJ: Tip BHJ
225: Specifikacija je 225
F: F vrsta
1000: Duljina je 1000
