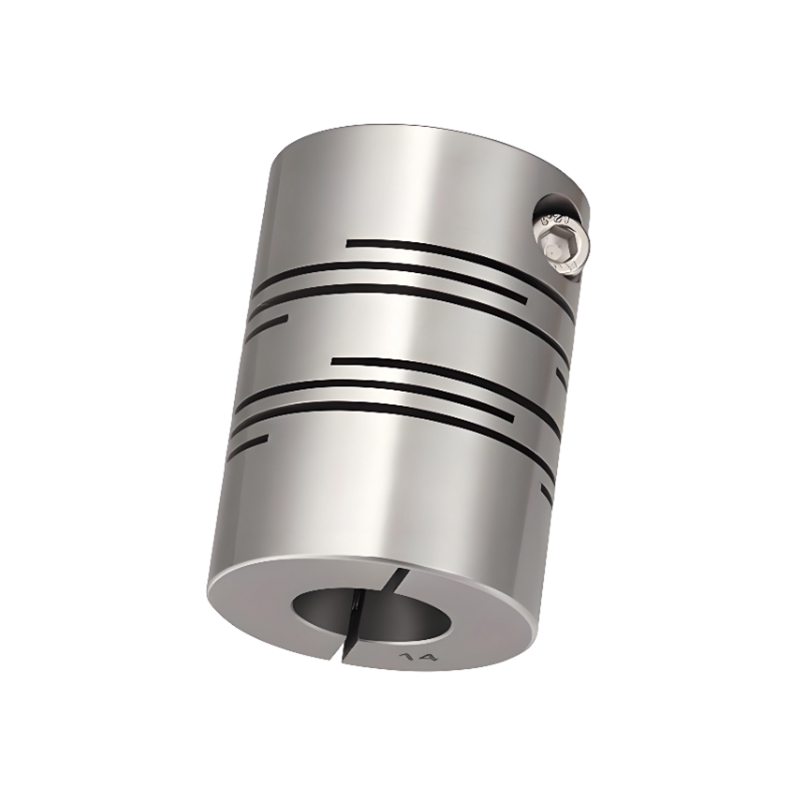

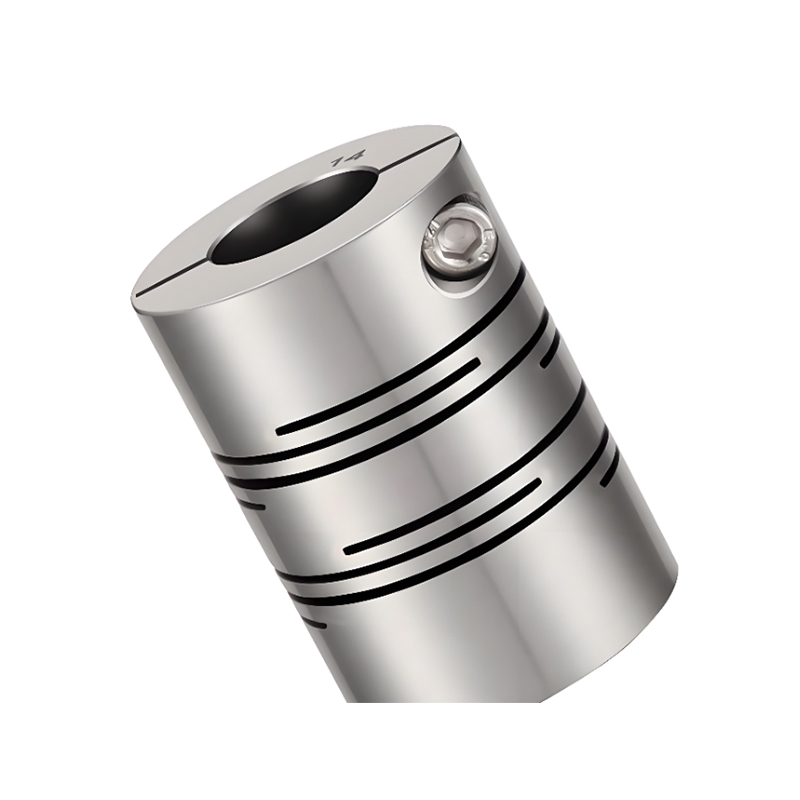

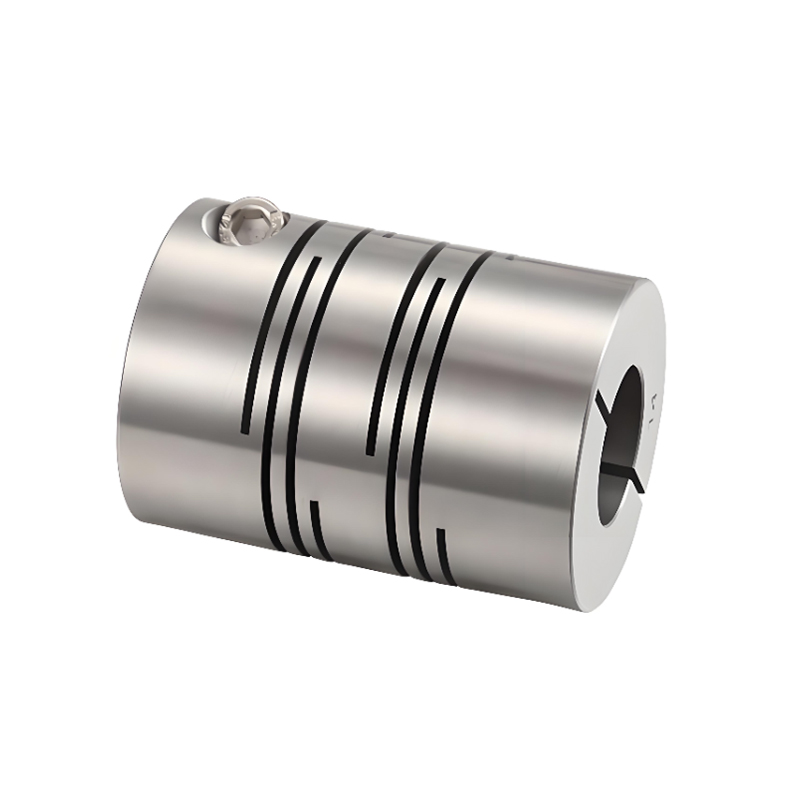

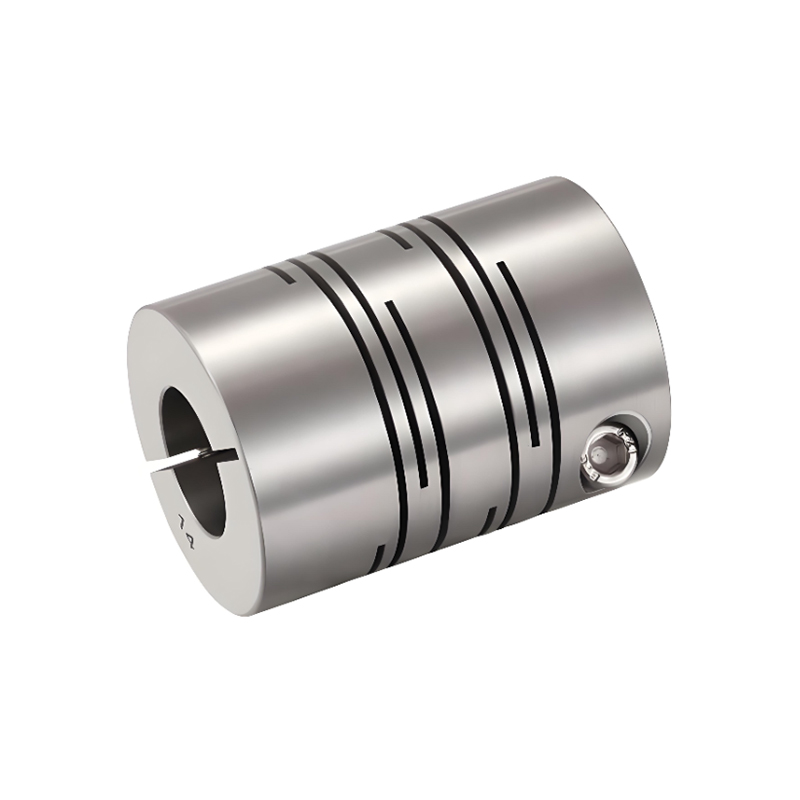

RSK-CPPCG od nehrđajućeg čelika visoke čvrstoće, paralelna osovinska spojka, tip stezaljke

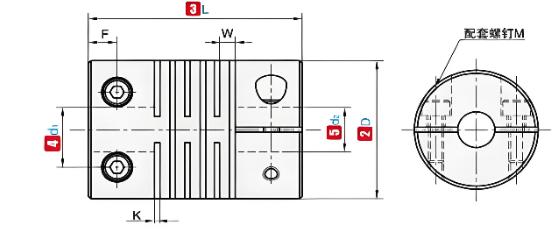

Kodno ime

D

L

Standardni unutarnji promjer (mm)

K

W

F

M

Moment zatezanja (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9        10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Napomena: Unutarnje rupe na oba kraja spojke mogu se slobodno kombinirati s minimalnim i najvećim unutarnjim promjerom. Veličine unutarnjeg promjera označene u tablici služe samo kao referenca. Promjer rupe koji zahtijeva kupac također je samo za referencu. Za promjer rupe koji zahtijeva kupac, molimo kontaktirajte nas.

Kodno ime

D

L

Nazivni zakretni moment (N.m)

Dopusti pomak (mm)

Dopusti nagib (∠°)

Dopusti aksijalno odstupanje (mm)

Dopusti RPM

Statička torzijska krutost (N.m/rad)

Moment inercije (N.m)

Težina (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Napomena: Gornji inercijski moment i tehnički parametri mjereni su standardom najvećeg otvora blende. Maksimalna nazivna vrijednost zakretnog momenta povezana je s trajnosti same spojke. Što je veći vanjski promjer, to je veća sila, a što je manji vanjski promjer, to je veća dopuštena brzina.
