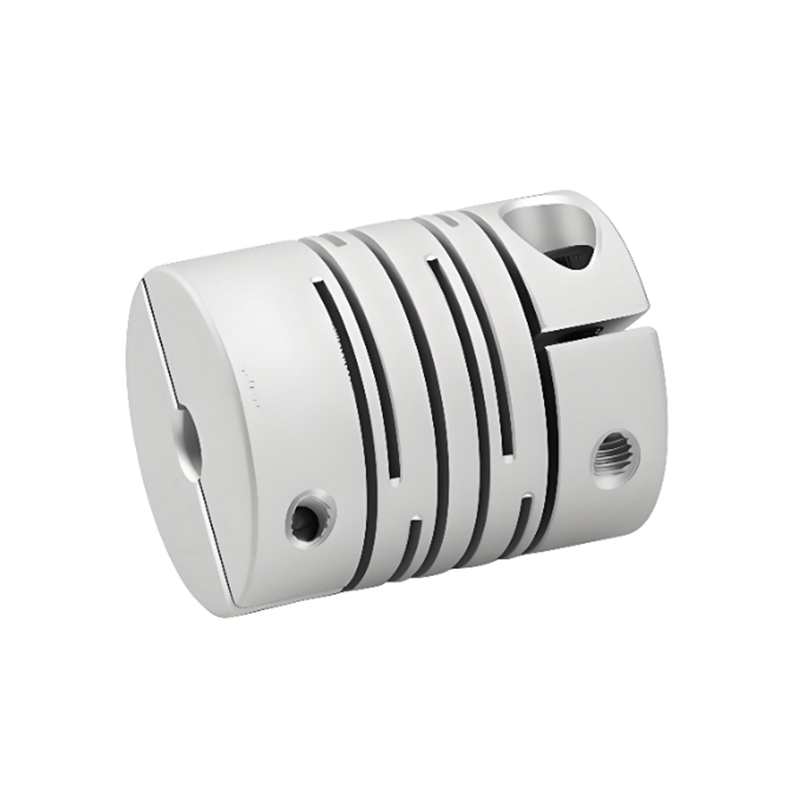

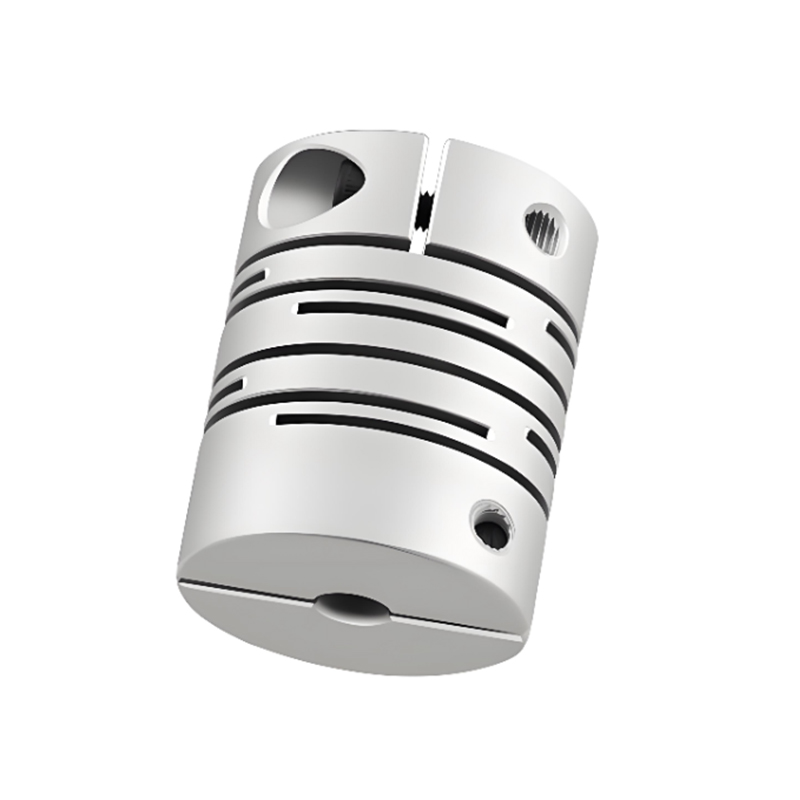

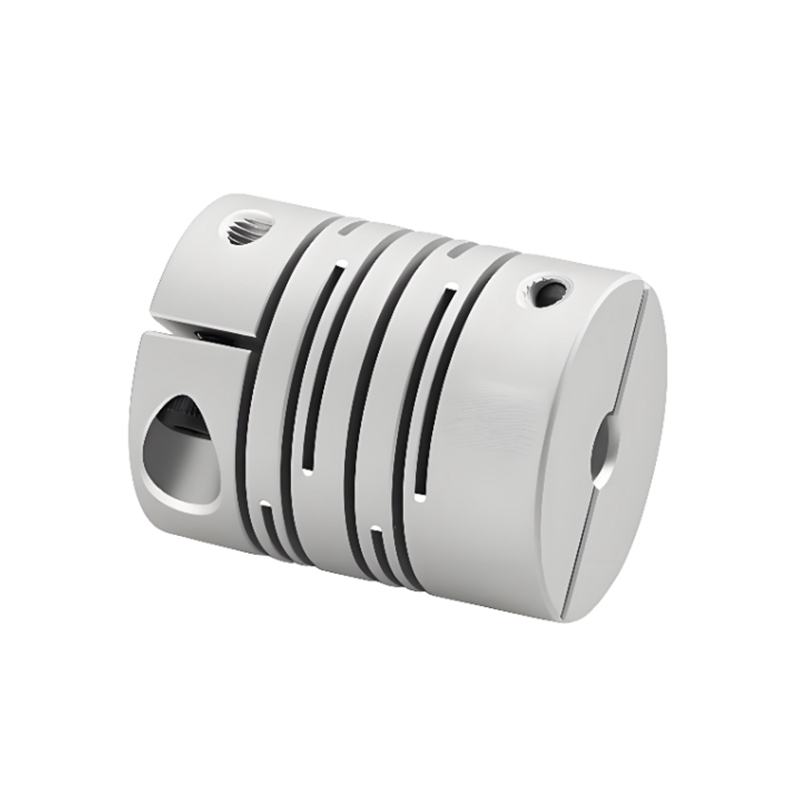

RSK-CPPC Aluminijska legura visoke krutosti Paralelna linija Osovinska spojka Tip stezaljke

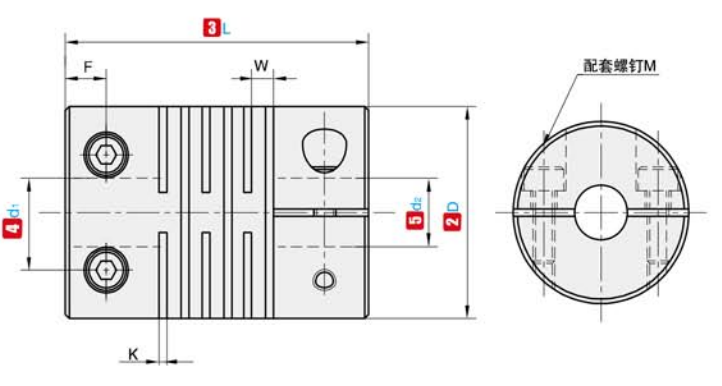

Kodno ime

D

L

Standardni unutarnji promjer (mm)

K

W

F

M

Moment zatezanja (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35   7  8  9        10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

Napomena: Unutarnje rupe na oba kraja spojke mogu se slobodno kombinirati s minimalnim i najvećim unutarnjim promjerom. Veličine unutarnjeg promjera označene u tablici služe samo kao referenca. Promjer rupe koji zahtijeva kupac također je samo za referencu. Za promjer rupe koji zahtijeva kupac, molimo kontaktirajte nas.

Kodno ime

D

L

Nazivni zakretni moment (N.m)

Dopusti pomak (mm)

Dopusti nagib (∠°)

Dopusti aksijalno odstupanje (mm)

Dopusti RPM

Statička torzijska krutost (N.m/rad)

Moment inercije (N.m)

Težina (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

62

Napomena: Gornji inercijski moment i tehnički parametri mjereni su standardom najvećeg otvora blende. Maksimalna nazivna vrijednost zakretnog momenta povezana je s trajnosti same spojke. Što je veći vanjski promjer, to je veća sila, a što je manji vanjski promjer, to je veća dopuštena brzina.
