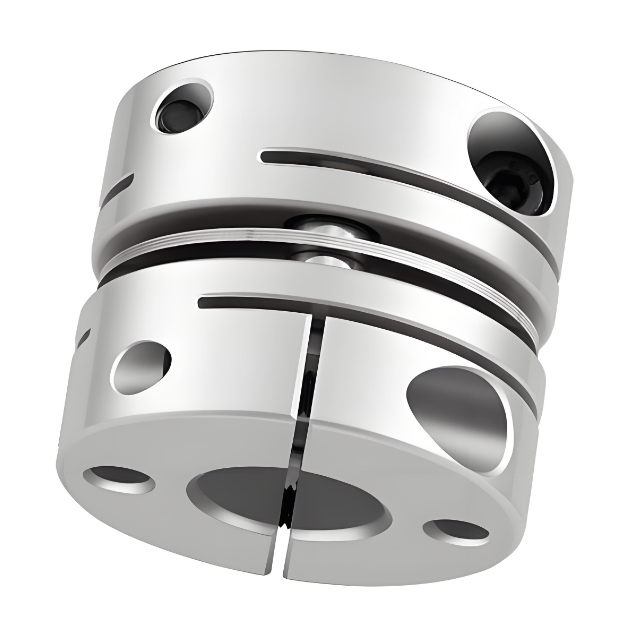

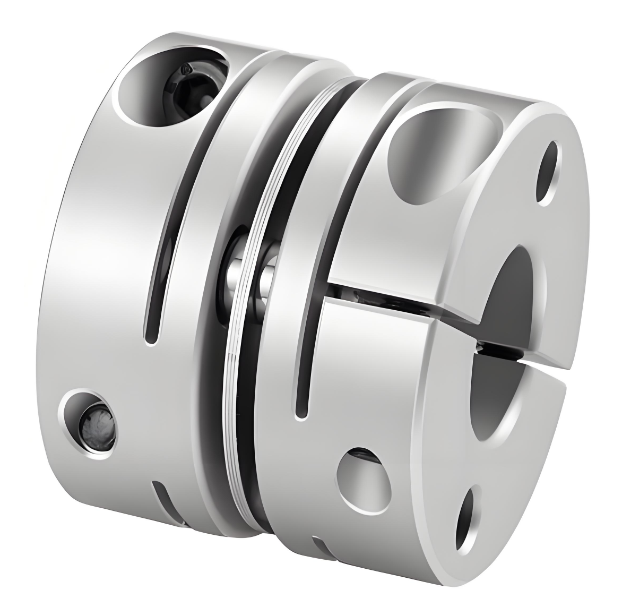

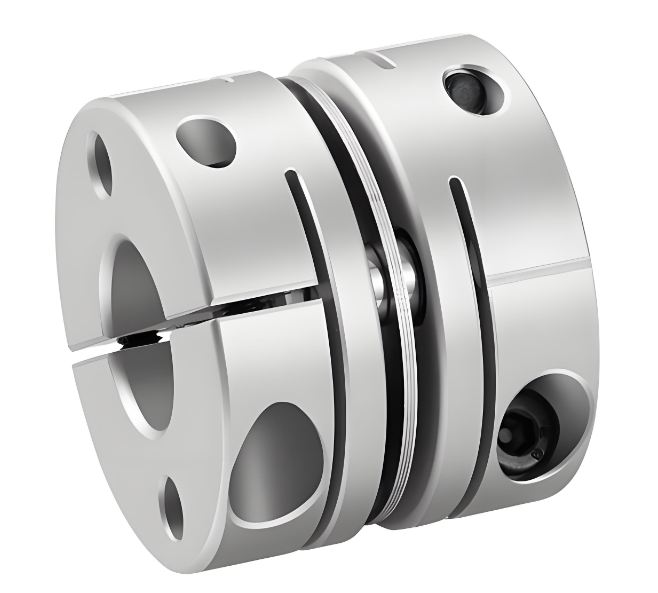

RSK-CPSN Tvornička prodaja aluminijske legure okrugle jednostruke dijafragme spojke tip stezanja

RSK-CPSN Tvornička prodaja aluminijske legure okrugle jednostruke dijafragme spojke tip stezanja

Kontaktirajte nas
  • Specifikacija
  • Opis
Specifikacija

> Čahura osovine izrađena je od aluminijske legure visoke čvrstoće

> Dijafragma je izrađena od nehrđajućeg čelika 304

> Visoka krutost zakretnog momenta, može točno kontrolirati rotaciju osovine, može izvršiti kontrolu visoke preciznosti

> Dizajniran posebno za servo, koračni motor

> Spoj vratila i čahure bez zazora prikladan je za rotaciju naprijed i nazad

> Niska inercija, pogodna za rad velikom brzinom

>Tip zatezanja steznog vijka

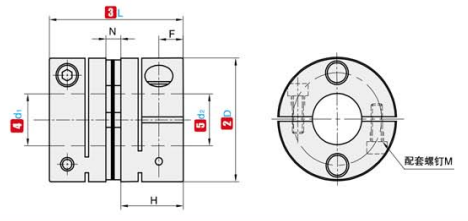

①BR. ②D ③L ④d₁  ⑤d₂ Izborni raspon N F H M Moment pritezanja vijka
(N ·m)
RSK-CPSN 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6,35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6,35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①BR. ②D ③L Nazivni zakretni moment
(N ·m) 		Dopušteni ekscentricitet
(mm) 		Dopušteni otklon
(°) 		Dopušteno aksijalno odstupanje
(mm) 		Dopuštena brzina
(rpm) 		Statička reverzna krutost
(N ·m/rad) 		Moment inercije
(kg · m²) 		Težina
(g)
RSK-CPSN 19 20 1 0.02 1 ±0,10 15000 600 2,9x10⁻⁷ 13
25 24 2 0.02 1 ±0,20 15000 1300 1,1x10⁻⁶ 25
32 29 2.5 0.02 1 ±0,30 10000 2500 4,0x10⁻⁶ 57
40 33 3.5 0.02 1 ±0,30 10000 4600 9,8x10⁻⁶ 86
50 42 9 0.02 1 ±0,30 10000 6000 1,6x10⁻⁵ 130
