Name: RSK-lx Fleksibilna najlonska osovinska spojnica za prigušivanje vibracija
Rating: 5 (99 reviews)

Specifikacija

Značajka:

Jednostavna struktura, isplativo

Malo dijelova, zreli proizvodni procesi, što ga čini isplativim

Bez podmazivanja, malo održavanja

Nulto održavanje

Dobra izvedba prigušivanja vibracija i amortizacije

Gumeni/poliuretanski elastični prstenovi učinkovito apsorbiraju torzijske vibracije i umjerena udarna opterećenja, štiteći pogonsku opremu poput motora i mjenjača

I najlonske igle i gumeni prstenovi su izolacijski materijali koji mogu prekinuti strujne staze osovine i spriječiti električnu eroziju ležaja

Lagan, s malim momentom inercije

Niska gustoća najlonskih klinova smanjuje njihov utjecaj na start-stop karakteristike spojnice

Jednostavna instalacija

Pozicioniranje putem priključaka omogućuje relativno manje zahtjeve za poravnanje instalacije

Primarna polja primjene

Veza između motora i pogonskih strojeva u ventilatorima, pumpama, zračnim kompresorima i drugoj općoj opremi za rukovanje tekućinama (najtipičnija primjena)

Lagani transporteri, miješalice, strojevi za pakiranje, poljoprivredni strojevi

Mali do srednji generatori, kompresorske jedinice

Razni strojevi za laku industriju, kemijski strojevi gdje je cijena osjetljiva, a radni uvjeti blagi

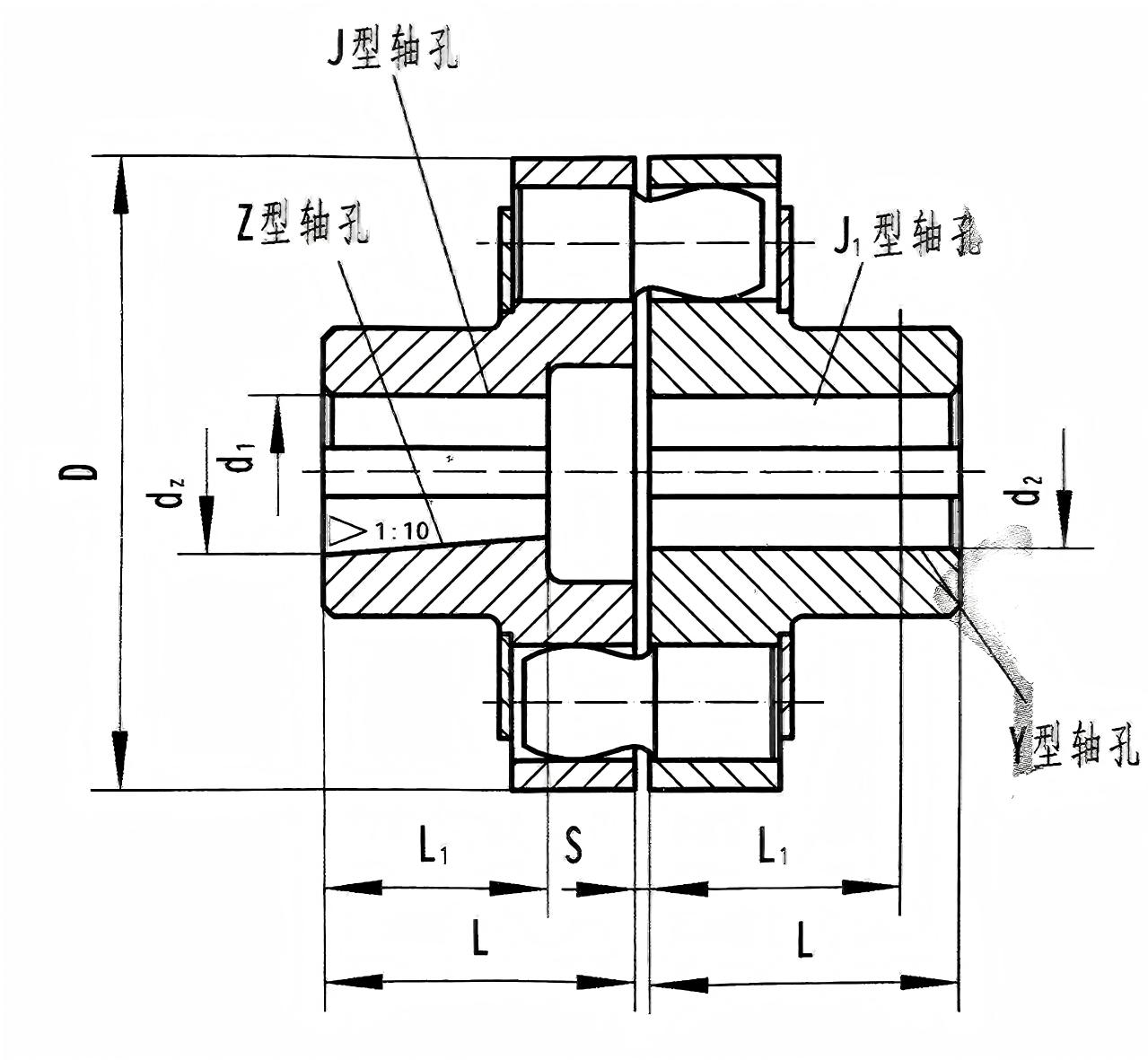

Model	Nominalni Zakretni moment (N·m)	Dopušteno brzina vrtnje (rpm)	Promjer otvora osovine (mm) d₁、d₂、 dz、	Duljina otvora osovine (mm)			D	S	Dopušteno kompenzacija iznos			Trenutak od inercija ()	težina (kg)
				U obliku slova Y		J、J₁、Z-oblika			Aksijalni	Radijalno	Kut pravac
				L	L₁	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40、42、45、48	112	84	112
RSK-LX4	2500	3870	40、42、45、48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80、85、90、95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Opis

Osnovna karakteristika tipa RSK-lx je: Sami klinovi (komponente od najlona) služe kao primarni nosivi članovi zakretnog momenta, dok su elastični prstenovi prvenstveno za ublažavanje i kompenzaciju.

Osnovna struktura

Njegova struktura je jednostavna i simetrična, prvenstveno se sastoji od sljedećih komponenti:

Dvije polu-spojnice: obično izrađene od lijevanog čelika (ZG270-500) ili lijevanog željeza (HT250). Spajne površine imaju centriranje za centriranje kako bi se osiguralo poravnanje ugradnje i niz ravnomjerno raspoređenih cilindričnih rupa po obodu.

Najlonske igle: Izrađene od visokočvrstog najlona 6 (PA6) ili MC lijevanog najlona, poznatog po tome što je otporan na habanje, samopodmazujući, visoke čvrstoće i lagan. Oni su glavne nosive komponente za prijenos zakretnog momenta.

Elastični prstenovi: Obično su izrađeni od neoprenske gume ili poliuretana. Postavljaju se preko klinova i nalaze se između rupa za klinove dviju poluspojnica. Njihova je funkcija osigurati elastičnu deformaciju, apsorbirati vibracije i udarce te omogućiti manji relativni pomak.

Potporne ploče i pričvršćivači: Uključujući metalne pričvrsne ploče, opružne podloške, matice itd., koji se koriste za aksijalno učvršćivanje sklopa zatika i sprječavanje pomicanja.

Put prijenosa snage: Zakretni moment → Pogonska poluspojnica → Najlonske igle (u kompresiji) → Elastični prstenovi (pod smičnom deformacijom) → Pogonska poluspojnica.

Strukturna izvedba:

Za elastične komponente koristi se najlon koji ima visoku čvrstoću i otpornost na trošenje te je pogodan za korozivna okruženja.

Vanjska površina čeličnog kotača kočnice prošla je postupak kaljenja.

Radna temperatura se kreće od -20 ℃ do 70 ℃.

Ključne karakteristike

Jednostavna struktura, isplativo:

Malo dijelova, zreli proizvodni procesi, što ga čini jednim od najisplativijih tipova spojnica.

Bez podmazivanja, malo održavanja:

Ne sadrži metalne tarne parove, ne zahtijeva dodavanje ulja ili masti tijekom rada, postižući gotovo "nulto održavanje", potrebna je samo periodična provjera.

Dobra izvedba prigušivanja vibracija i amortizacije:

Gumeni/poliuretanski elastični prstenovi učinkovito apsorbiraju torzijske vibracije i umjerena udarna opterećenja, štiteći pogonsku opremu poput motora i mjenjača.

Posjeduje određenu sposobnost kompenzacije neusklađenosti:

Može kompenzirati male aksijalne (ovisno o razmaku između klinova i rupa), radijalne i kutne neusklađenosti (obično kutne ≤ 0,5°).

Električna izolacija:

I najlonske igle i gumeni prstenovi su izolacijski materijali koji mogu prekinuti strujne staze osovine i spriječiti električnu eroziju ležaja.

Lagan, nizak moment inercije:

Mala gustoća najlonskih klinova smanjuje njihov utjecaj na start-stop karakteristike spojnice.

Jednostavna instalacija:

Pozicioniranje putem priključaka omogućuje relativno manje zahtjeve za poravnanje instalacije.

Primarna polja primjene

Veza između motora i pogonskih strojeva u ventilatorima, pumpama, zračnim kompresorima i drugoj općoj opremi za rukovanje tekućinama (najtipičnija primjena).

Lagani transporteri, miješalice, strojevi za pakiranje, poljoprivredni strojevi.

Mali do srednji generatori, kompresorske jedinice.

Razni strojevi za laku industriju, kemijski strojevi gdje je cijena osjetljiva, a radni uvjeti blagi.
