Name: RSK-LT Jednostavna montaža elastične spojke s klinom s klinovima i elastičnim čahurama
Rating: 5 (99 reviews)

Specifikacija

Ključne karakteristike:

Jednostavna struktura, niska cijena

Niski troškovi i cijena proizvodnje

Nije potrebno podmazivanje, jednostavno održavanje

Posjeduje određenu sposobnost kompenzacije i prigušenja

Jednostavna instalacija

Gumena elastična čaura može pružiti određeni stupanj električne izolacije

Primarna polja primjene:

Veze između motora i pogonskih strojeva u ventilatorima, pumpama i drugim općim strojevima (najčešće)

Lagani transporteri, miješalice, poljoprivredni strojevi

Mali do srednji kompresori, generatorski setovi

Razni strojevi za laku industriju kod kojih je cijena osjetljiv faktor

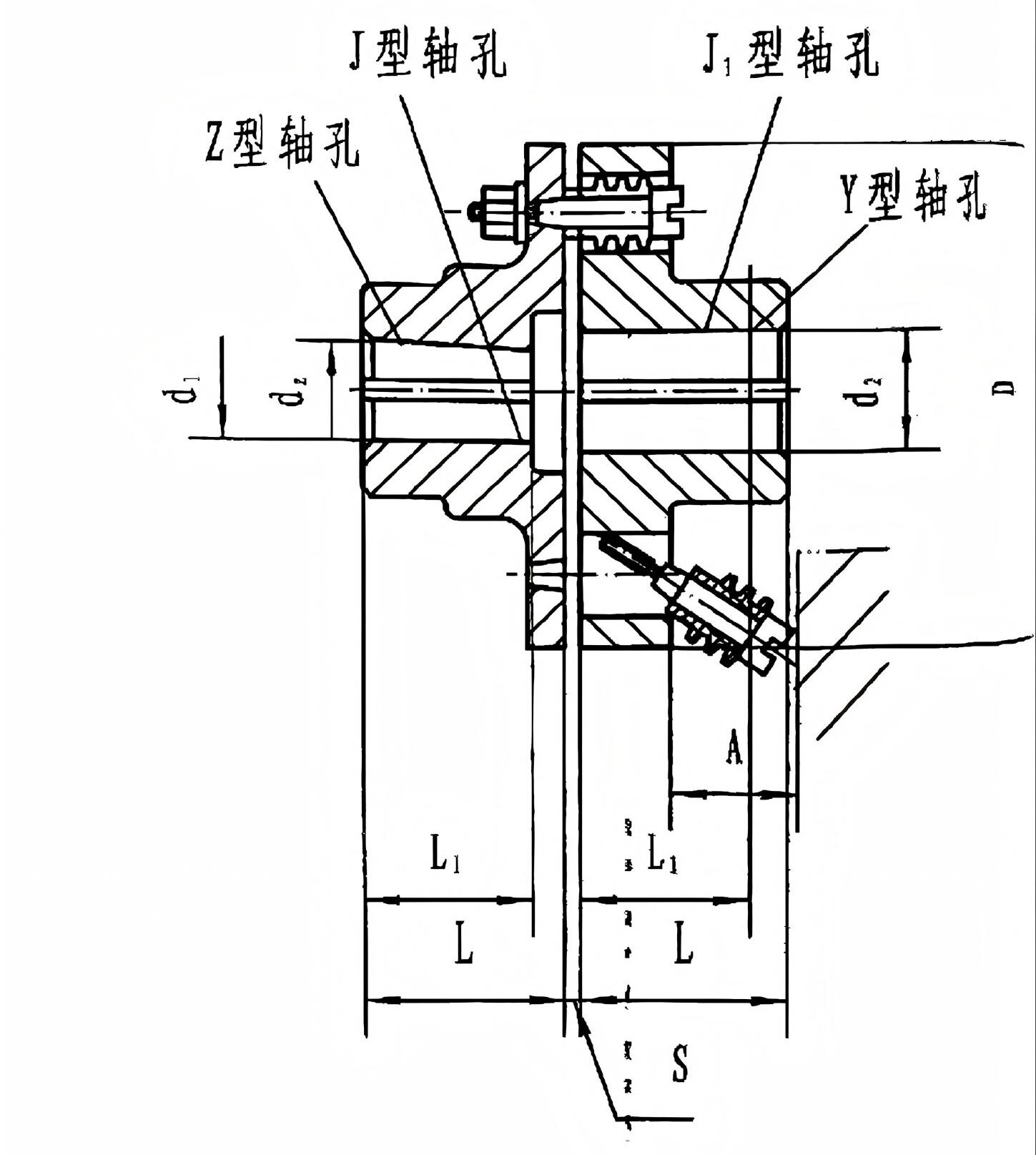

Model	Nazivni zakretni moment (N·m)	Dopušteno brzina vrtnje (rpm)		Promjer otvora osovine (mm) d₁、d₂、dz		Duljina otvora osovine (mm)			D	A	S	Dopušteno kompenzacija iznos		težina (kg)	Trenutak od Inercija (kg.m ² )
						U obliku slova Y	U obliku slova J、J、Z					Radijalno (mm)	Kut pravac
		željezo	čelika	željezo	čelika	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45、48、50、55	45、48、50, 55, 56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160, 170	302	242	302

Opis

To je spojka od nemetalnog fleksibilnog elementa koja prenosi okretni moment preko klinova i elastičnih čahura.

Njegov temeljni princip rada koristi kompresivnu deformaciju gumenih (ili poliuretanskih) elastičnih čahura za prijenos okretnog momenta i koristi njihovu elastičnost za kompenzaciju neusklađenosti, apsorbiranje vibracija i udara. Sa svojom jednostavnom strukturom, to je jedna od najčešće korištenih spojnica u području prijenosa male do srednje snage, srednje do niske brzine, često se naziva "Standardna spojka".

Struktura spojke tipa LT vrlo je jednostavna i sastoji se uglavnom od sljedećih komponenti:

Dvije polu-spojnice: Tipično izrađene od lijevanog željeza (HT200) ili lijevanog čelika (ZG270-500), nalik na prirubnice s prstenom rupa za igle oko periferije.

Elastična čahura (čahura): Osnovna komponenta. Obično je izrađen od gume ili poliuretana, cilindričnog je oblika s prirubnicom. Ugrađuje se u rupe za klinove pogonske poluspojke. Zatik prolazi kroz središnju rupu elastične čahure i na taj način fleksibilno povezuje dvije poluspojnice.

Potporna ploča (opcija): Koristi se za aksijalno učvršćivanje elastičnih čahura i sprječavanje njihovog ispadanja.

Strukturna izvedba:

Zbog razmaka između elastične čahure i kružne rupe na prirubnici poluspojnice, kao i zbog deformacije elastične čahure, spojka ima određeni stupanj kompenzacije za relativni pomak i performanse apsorpcije udara.

Ključne karakteristike:

Jednostavna struktura, niska cijena

Malo dijelova, zreo proizvodni proces, vrlo niski troškovi proizvodnje i cijena, nudeći izvanrednu ekonomičnost.

Nije potrebno podmazivanje, jednostavno održavanje

Ne sadrži tarne parove s relativnim klizanjem, ne zahtijeva dodavanje ulja ili masti, kvalificira se kao spojka bez održavanja (zahtijeva samo povremeni pregled).

Posjeduje određenu sposobnost kompenzacije i prigušenja

Jednostavna instalacija

Gumena elastična čaura može pružiti određeni stupanj električne izolacije

Primarna polja primjene:

Tip LT je klasična "Ekonomična" spojka opće namjene, pogodna za nezahtjevne primjene s niskim zahtjevima za preciznošću prijenosa i dinamičkim performansama, umjerenom snagom i relativno čistim okruženjima, kao što su:

Veze između motora i pogonskih strojeva u ventilatorima, pumpama i drugim općim strojevima (najčešće).

Lagani transporteri, miješalice, poljoprivredni strojevi.

Mali do srednji kompresori, generatorski setovi.

Razni strojevi za laku industriju gdje je cijena osjetljiv faktor.
