Name: RSK-lz spojnica tipa zupčanika s elastičnim klinom prenosi veliki okretni moment i kompenzaciju velikog pomaka
Rating: 5 (99 reviews)

Specifikacija

Ključne karakteristike

Koegzistencija velikog zakretnog momenta i visokog prigušenja

Štiti Core Gears

Prilagođava se složenim radnim uvjetima

Primarna polja primjene

Veza između motora i alternatora u dizel generatorima velike snage, zahtijeva potiskivanje niskofrekventnih torzijskih vibracija i otpornost na udarce

Pogonski sustavi hidrauličke pumpe u teškim građevinskim strojevima (npr. veliki bageri)

Sustavi prijenosa snage specijaliziranih plovila, koji zahtijevaju visoku pouzdanost i otpornost na udarce

Pogonski kraj vrhunske ispitne opreme, koji zahtijeva precizan prijenos uz izolaciju vibracija iz izvora napajanja

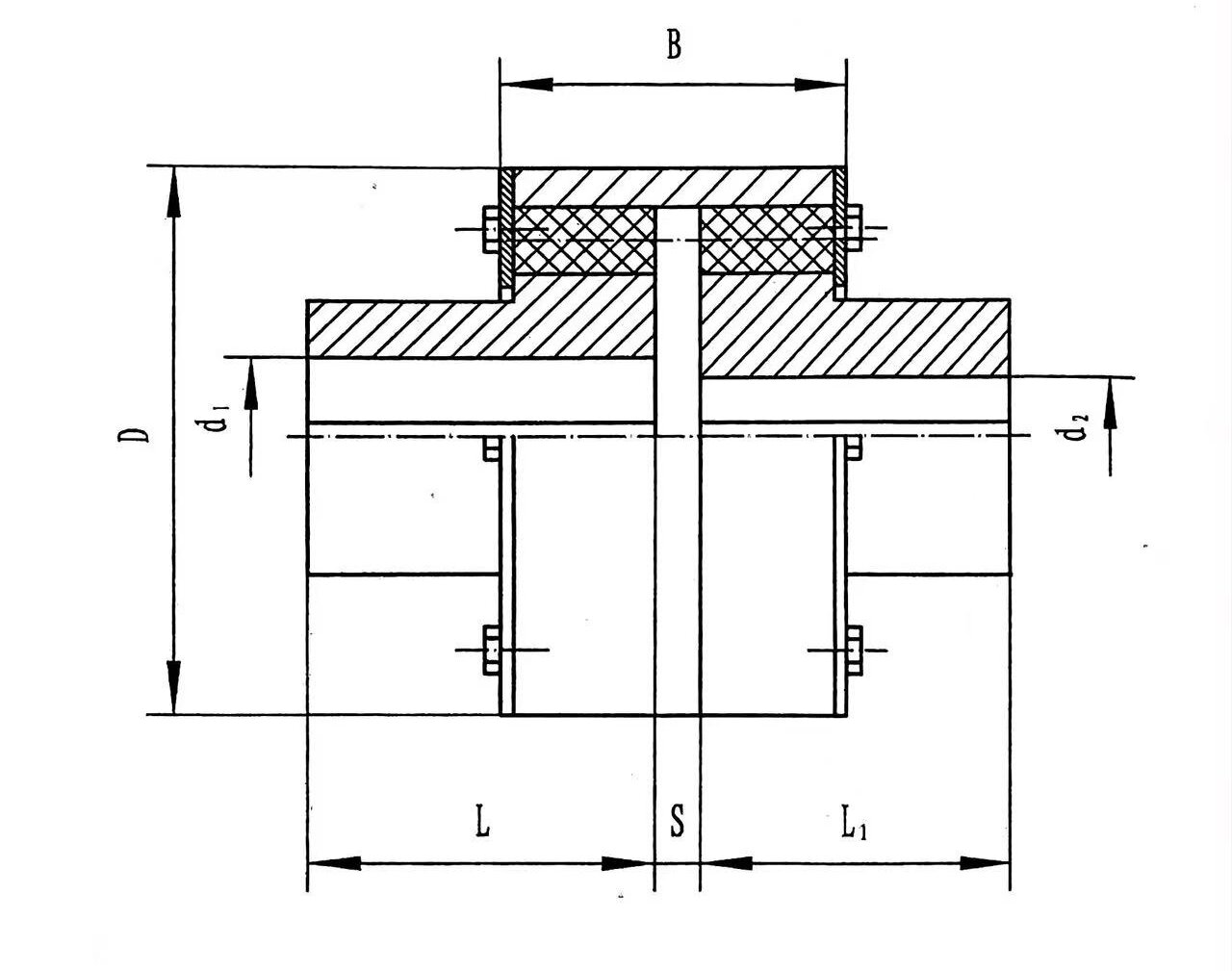

Model	Nazivni zakretni moment (N·m)	Dopušteno brzina vrtnje (rpm)	Promjer otvora osovine (mm) d₁、d₂	Duljina otvora osovine L		D	B	s	Trenutak od inercija ()	Težina (kg)
				U obliku slova Y	U obliku J₁
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100,110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100,110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100,110,120,125	212	167				1.678	138.1
			130,140,150	252	202				1.733	136.6

Model	Nazivni zakretni moment (N·m)	Dopušteno brzina vrtnje (rpm)	Promjer otvora osovine (mm) d₁、d₂	Duljina otvora osovine L		D	B	s	Trenutak od inercija (	Težina (kg)
Model	Nazivni zakretni moment (N·m)	Dopušteno brzina vrtnje (rpm)	Promjer otvora osovine (mm) d₁、d₂	U obliku slova Y	U obliku J₁	D	B	s	Trenutak od inercija (	Težina (kg)
RSK-LZ10	31500	2100	100,110,120,125	212	167	355	152	8	2.236	165.5
			130,140,150	252	202				2.362	169.3
			160.170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110,120,125	212	167	380	172	8	3.054	190.9
			130,140,150	252	202				3.249	203.1
			160.170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130,140,150	252	202	445	182	8	6.146	288.5
			160.170,180	302	242				6.432	296.6
			190.200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160.170,180	302	242				13.62	469.2
			190.200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170,180	302	242	560	218	8	19.90	581.5
			190.200,220	352	282				21.17	621.7
			240,250.260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190.200,220	352	282	590	240	10	28.08	736.9
			240,250.260	410	330				29.18	730.5
			280.300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240,250.260	410	330				60.05	1129
			280.300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240,250.260	410	330	770	285	10	105.5	1500
			280.300,320,	470	380				102.3	1557
			340,360,380	550	450				106.0	1535
RSK-LZ18	450000	850	250,260	410	330	860	300	13	152.3	1902
			280.300,320,	470	380				161.5	2025
			340,360,380	550	450				169.9	2062
			400,420	650	540				175.4	2029
RSK-LZ19	630000	750	280.300,320,	470	380	970	322	14	283.7	2818
			340,360,380	550	450				303.4	2963
			400,420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340,360,380	550	450				624.5	4426
			400,420,440,450,460,480 500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400,420,440,450,460,480 500	650	540				1715	8228
			530,560,600,630	800	680				1880	8699
RSK-LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	405	19	2338	9736
			530,560,600,630	800	680				2596	10631
			670,710,750	—	780				2522	9473
RSK-LZ23	2800000	460	480,500	650	540	1640	440	20	3490	11946
			530,560,600,630	800	680				3972	13822
			670,710,750	—	780				3949	12826
			800.850	—	880				3982	12095

Opis

Krunasta/ravna mreža zupčanika: Koristi se za prijenos velikog momenta i pruža mogućnost kompenzacije velikog kuta i velikog pomaka.

Fleksibilni sklop zatika: obično se postavlja na čeonu površinu ili po obodu oko rukavca zupčanika, djelujući kao sekundarni ili paralelni put prijenosa/prigušenja sile. Njegove primarne funkcije mogu uključivati:

Apsorbira visokofrekventne vibracije i udarna opterećenja, štiteći zube zupčanika.

Pružanje meke amortizacije tijekom pokretanja i kočenja, smanjujući udarni moment na zupčanike.

Omogućuje dodatno torzijsko prigušenje, poboljšavajući dinamičke karakteristike pogonskog sustava.

Osnovna struktura

Glavni put prijenosa sile: Dvije poluspojnice s prirubnicom s unutarnjim (ili vanjskim) zupčanicima u zaprezi s čahurom srednjeg zupčanika s okrunjenim vanjskim (ili unutarnjim) zupčanicima. Ovo čini primarni prijenos momenta i mehanizam za kompenzaciju neusklađenosti.

Pomoćni prigušni put: Prsten od najlonskih (ili legiranih čeličnih) klinova dodaje se između rukavca zupčanika i jedne prirubnice ili između dvije prirubnice. Ove igle su opremljene gumenim/poliuretanskim elastomerima. Ovaj dio čini paralelni stupanj elastičnog prigušenja.

Podmazivanje i brtvljenje: Zubi zupčanika zahtijevaju dobro podmazivanje (mast ili ulje), dok je dio klina tipično dizajniran da se ne podmazuje. Stoga, cijela spojka zahtijeva složeno brtvljenje u odjeljcima kako bi se spriječilo onečišćenje elastičnih elemenata mazivom.

Strukturna izvedba:

Vanjski rubovi dviju poluspojnih prirubnica i unutarnji rub vanjske čahure izrađeni su u utore u obliku poluelemenata s istim radijusom, kombinirani da tvore rupe za klinove stupa za ugrađivanje klinova stupa. Poluspojnica pogonskog vratila pokreće vanjsku čahuru kroz klin stupa, a vanjski rukavac pokreće poluspojku pogonskog vratila da se okreće kroz klin stupa radi prijenosa zakretnog momenta.

Radna temperatura -20 ℃ ~ 70 ℃.

Ključne karakteristike

Koegzistencija velikog zakretnog momenta i visokog prigušenja: Teoretski sposoban za istovremeno ispunjavanje dvostrukih strogih zahtjeva prijenosa u teškim uvjetima i izolacije od snažnog udara/vibracije.

Štiti osnovne zupčanike: Fleksibilne igle djeluju kao "prva linija obrane", apsorbirajući većinu prolaznih udara, potencijalno značajno produžujući radni vijek skupe čahure zupčanika.

Prilagođava se složenim radnim uvjetima: može biti prikladan za primjene s velikim fluktuacijama momenta, čestim start-stop ciklusima ili koegzistencijom neusklađenosti i vibracija.

Primarna polja primjene

Veza između motora i alternatora u dizel generatorima velike snage, zahtijeva potiskivanje niskofrekventnih torzijskih vibracija i otpornost na udarce.

Pogonski sustavi hidrauličkih pumpi u teškim građevinskim strojevima (npr. veliki bageri).

Sustavi prijenosa snage specijaliziranih plovila, koji zahtijevaju visoku pouzdanost i otpornost na udarce.

Pogonski kraj vrhunske ispitne opreme, koji zahtijeva precizan prijenos uz izolaciju vibracija od izvora napajanja.
