Name: Proizvedena RSK zmijolika opružna rešetkasta spojka s kratkim otvorom za osovinu, jednostavna i isplativa
Rating: 5 (99 reviews)

Specifikacija

To je jednostavna i isplativa spojka za primjene s velikim momentom

Otpornost na udarce, prigušivanje vibracija i prilagodljivost različitim opterećenjima pružaju poboljšanu zaštitu opreme

Brzo postavljanje i uklanjanje štedi vrijeme i trud

Izuzetno dug vijek trajanja

Jednostavna struktura i jednostavno održavanje

Niski zahtjevi za instalaciju i širok izbor dizajna

Zahtjevi točnosti ugradnje za zmijolike opružne rešetkaste spojnice niži su od onih za opće spojnice

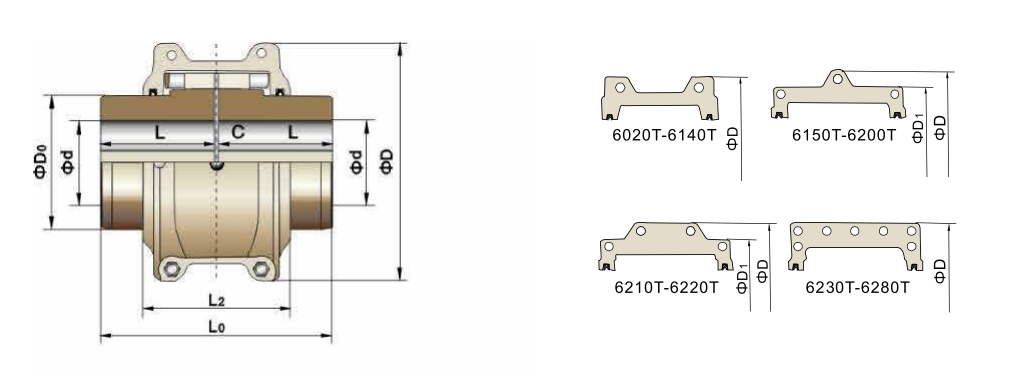

Model	Nazivni zakretni moment/ Tn N. M	Dopuštena brzina/N broj okretaja u minuti	Maksimalni otvor na osovini L mm	Aksijalna duljina L mm	Duljina L0 mm	L2 mm	D mm	D0 mm	Prostor C mm	Težina (bez rupe) kg	Moment inercijeI Kg.m2	Punjenje za ulje kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Opis

To je jednostavna i isplativa spojka za primjene s velikim momentom.

Jiangsu RSK zmijolika opružna rešetkasta spojka kombinira kapacitet velikog zakretnog momenta zupčastih spojnica s fleksibilnošću elastičnih spojnica, što je čini jednostavnijom i idealnijom opcijom među spojnicama za srednje i teške uvjete rada. Njegov dizajn koji se brzo rastavlja u potpunosti eliminira poteškoće pri postavljanju i uklanjanju, nudeći ekonomičnije i pouzdanije rješenje za spajanje.

Otpornost na udarce, prigušivanje vibracija i prilagodljivost različitim opterećenjima pružaju poboljšanu zaštitu opreme.

Površine zuba RSK zmijolike opružne rešetkaste spojke sastavljene su od višestrukih zakrivljenih površina, koje dopuštaju da kontaktna površina varira u skladu s promjenama opterećenja. Ovaj dizajn omogućuje spojnici da bolje podnese udare opterećenja i promjenjiva opterećenja, osiguravajući veću sigurnost tijekom pokretanja ili pod nejednakim uvjetima opterećenja. Štoviše, fleksibilni prijenos opruge apsorbira značajnu količinu vibracijskih sila. Njegov učinak prigušivanja smanjuje udarne vibracije za više od 36%, što ga čini pravim filtrom za udarce i vibracije za sustave prijenosa snage.

Brzo postavljanje i uklanjanje štedi vrijeme i trud.

S ciljem rješavanja poteškoća i neučinkovitosti u instalaciji i demontaži spojki, RSK je razvio potpuno novu brzo-rastavljivu spojku. Usvaja sučelje sužene površine i koristi nekoliko vijaka visoke čvrstoće na čeonoj plohi za primjenu sile, postižući učinak širenja i spajanja. Ovaj dizajn omogućuje slobodnu montažu tijekom ugradnje, istovremeno pružajući performanse interferentne fit, štedeći preko 70% vremena u usporedbi s tradicionalnim interferencijskim proizvodima.

Izuzetno dug vijek trajanja.

Konusna opruga proizvedena je od legiranog čelika visoke čvrstoće i podvrgnuta je strogom postupku toplinske obrade kako bi se postigla vrhunska krutost i fleksibilnost. Površina opruge je precizno pjeskarena kako bi se stisnula molekularna struktura površinskog sloja, što rezultira povećanom otpornošću na habanje i produljenim vijekom trajanja.

Jednostavna struktura i jednostavno održavanje.

Niski zahtjevi za instalaciju i širok izbor dizajna.

Zahtjevi za točnost ugradnje za zmijolike opružne rešetkaste spojnice niži su od onih za opće spojnice. Opruga se može slobodno ljuljati unutar utora zubaca poluspojnice, dopuštajući značajna radijalna, kutna i aksijalna odstupanja između dviju osovina. Sve dok su ta odstupanja unutar određenog raspona, neće utjecati na performanse prijenosa snage, niti će stvarati buku ili ugroziti životni vijek.
